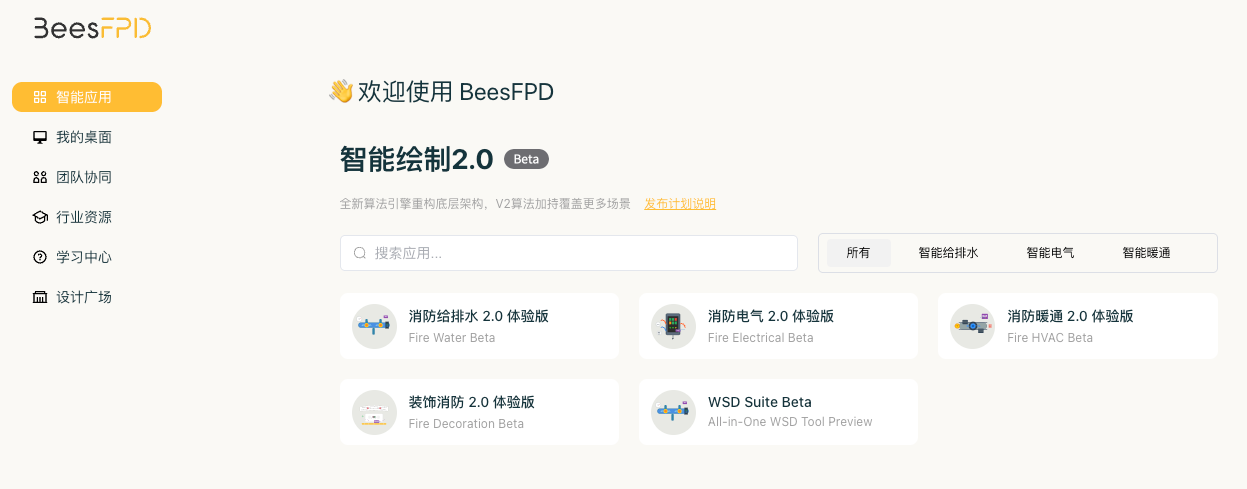

进入智能应用主页面

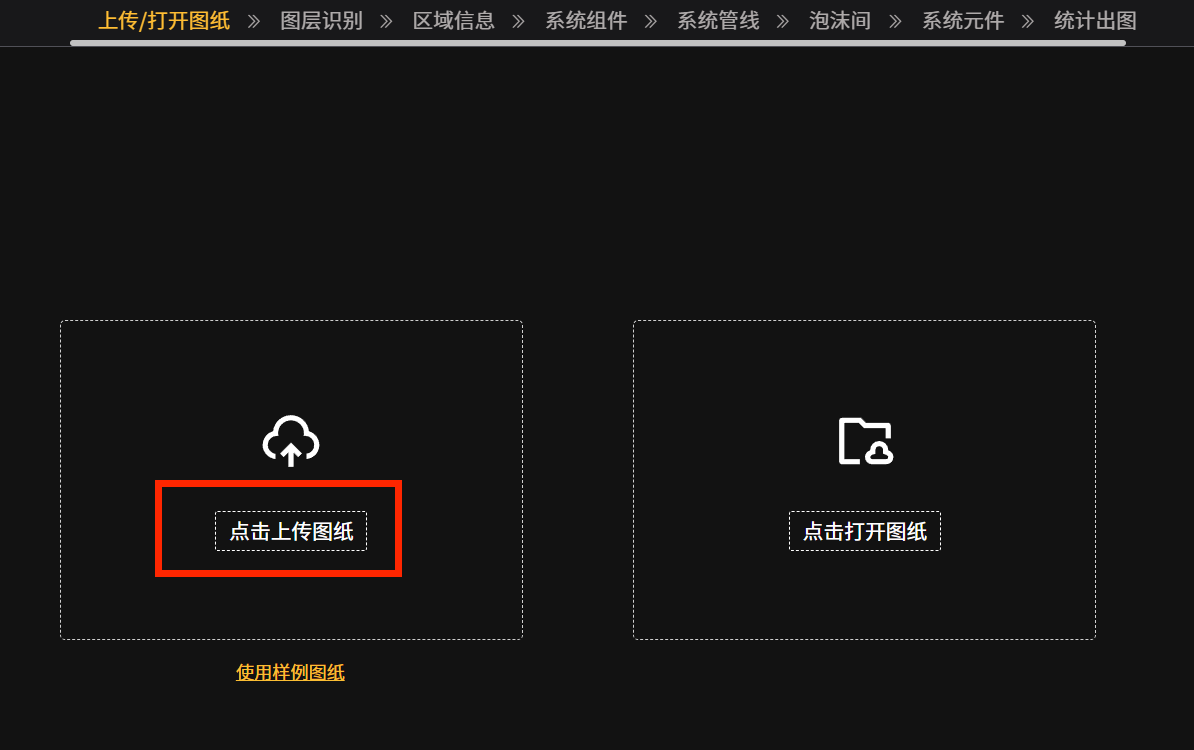

鼠标点击需要进入的系统应用，比如“消防喷淋系统”图标，进入下一页面，继续点击“启动应用”图标，即进入“上传/打开图纸”页面（如下）：
点击“点击上传图纸”及“点击打开图纸”图标，选择硬盘等磁盘中需上传或打开的图纸，即进入下一“图层识别”页面。
平台上传图纸标准
应确保图纸文件在本地能够使用AutoCAD正常打开。
天正绘制的图纸在上传平台前，应先导出为T3版本，非T3版本图纸上传后，部分图线无法解析显示。
上传的图纸中，构件应按图层绘制，不同的构件类型不可混用图层，如使用柱图层进行门窗构件的绘制、在0图层下绘制门窗等。
应该闭合的图线应保证闭合，如墙与门窗之间应能闭合，不可留有间隙。
图纸中，围合构件的图线（如墙线、幕墙线、门窗线等）不可存在断线。
存在多轴网时，应避免同一房间中存在多个方向的轴网，否则在进行组件自动生成时可能采用错误的方向进行布置。
图纸中部分线段是在三位坐标视图下绘制，会出现二维多段线等与3D相关线段，导致区域识别时，程序在未加载3D引擎的前提下无法正确定位。
图纸中图线应尽量避免重叠，过多的重线会导致解析与区域分析等待时间变长。
图纸中房间注释文字应正确，否则区域分析时，会判断出错，从而导致组件智能生成时采用错误的方案。
在进行图层指定时，带“*”的图层为必选项，指定遗漏后无法进行区域的智能分析。
图纸中若是存在隐藏的图元、图线，请确保隐藏的图元、图线不在需要指定的图层列表中，否则程序将一同将该部分图层信息提取，导致区域分析出错或分析时间变长。
存在环形轴网的图纸暂不支持组件的智能生成。
