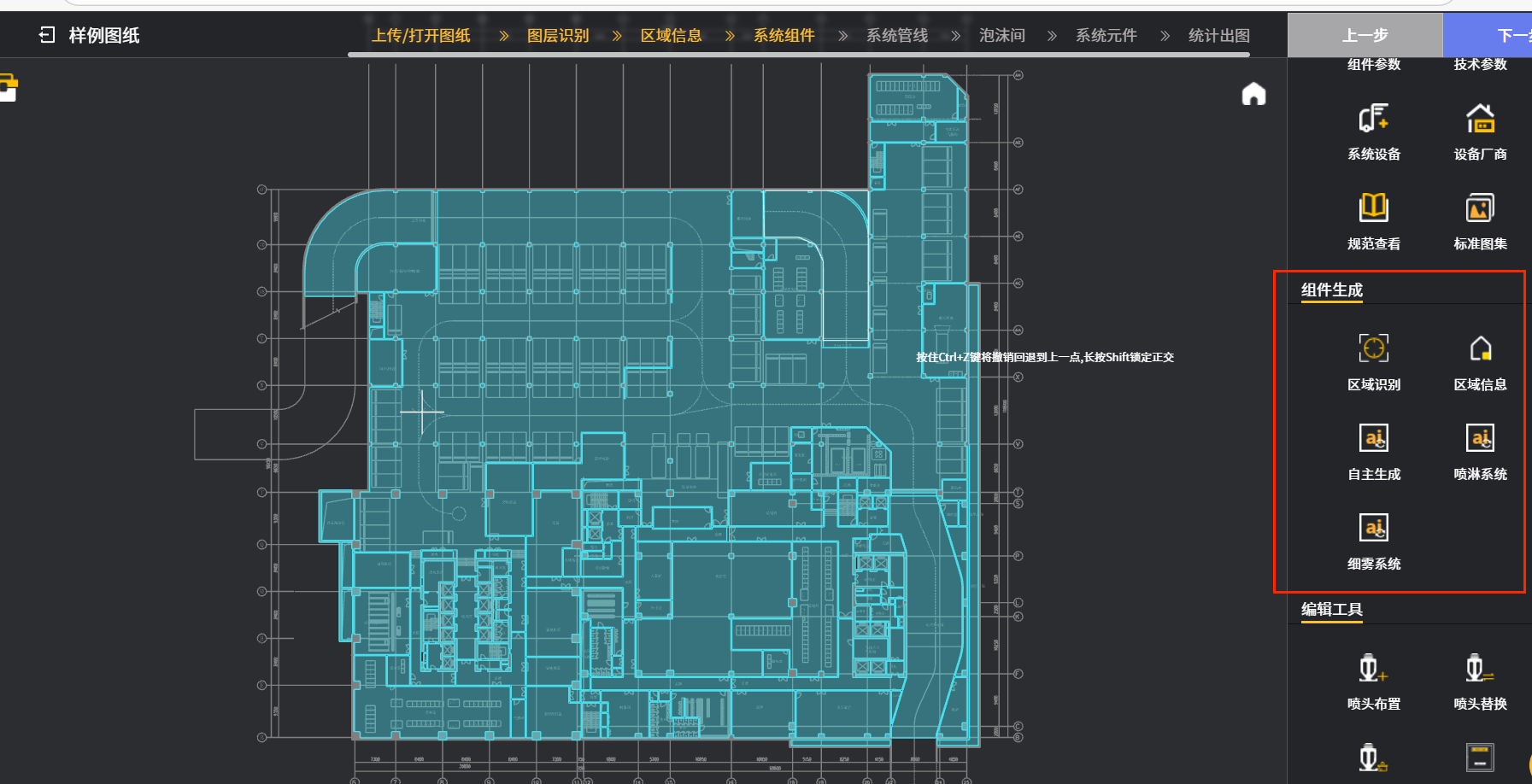

点击“区域信息”页的“下一步”图标就进入“系统组件”页面，经过图层识别后的框选范围会呈现下图一的宝蓝色区域.；该页面“组件生成”栏包含下图一红框内的5个图标，主要是对图中的内容进行区域识别，核实区域信息，自主生成水专业消防喷淋，细水雾系统图等。

下面逐一举例演示：

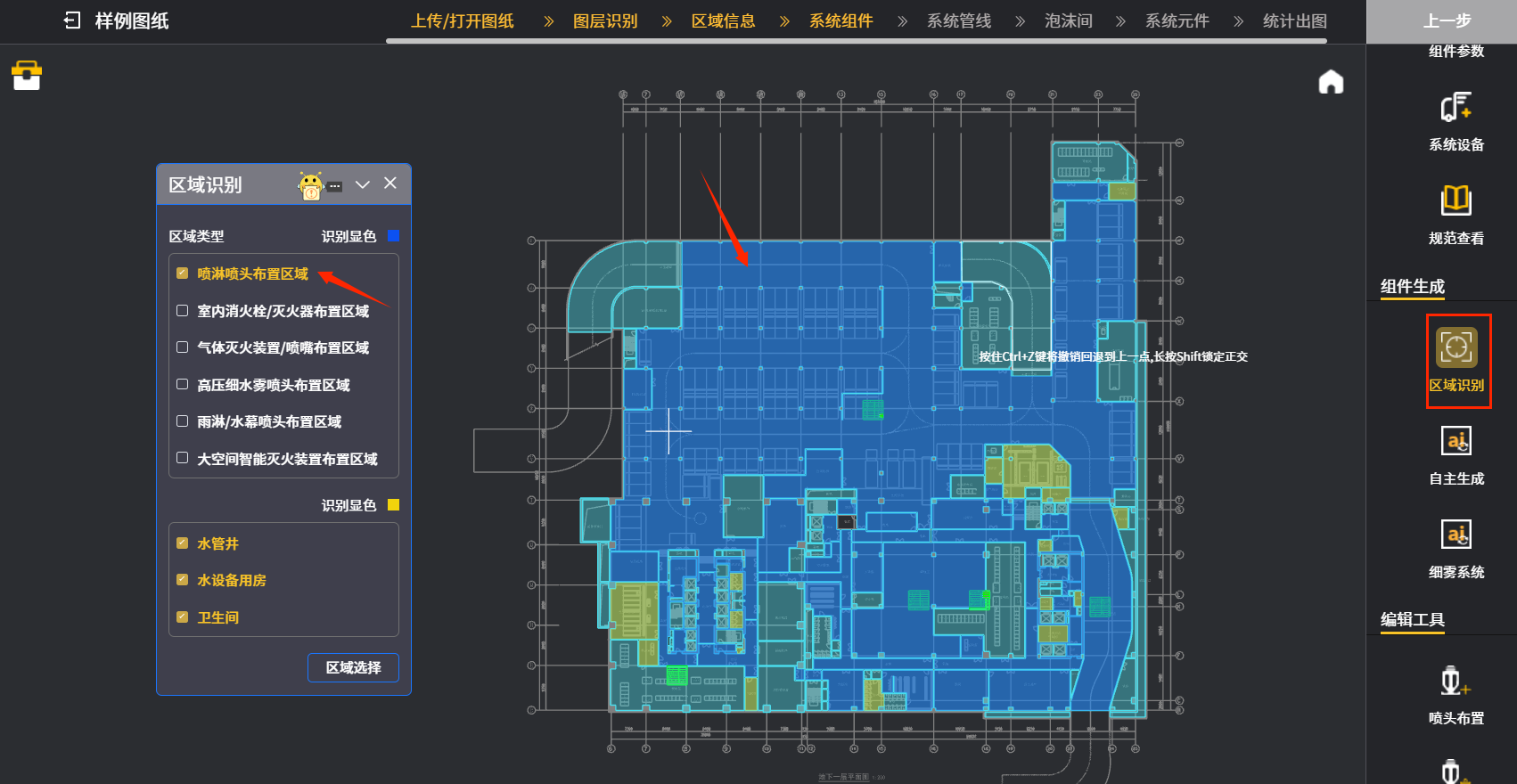

举例一：点“区域识别”图标后，出现下图二对话框。图中箭头处可选择的自动喷淋的布置区域呈现蓝色；同时图中选择识别的水管井，水设备房，卫生间区域采用黄色来区别。识别区域选择可以框选，也可以点选。这个步骤是后续自动生成系统的前置要求，明确了不同系统需设置的区域。

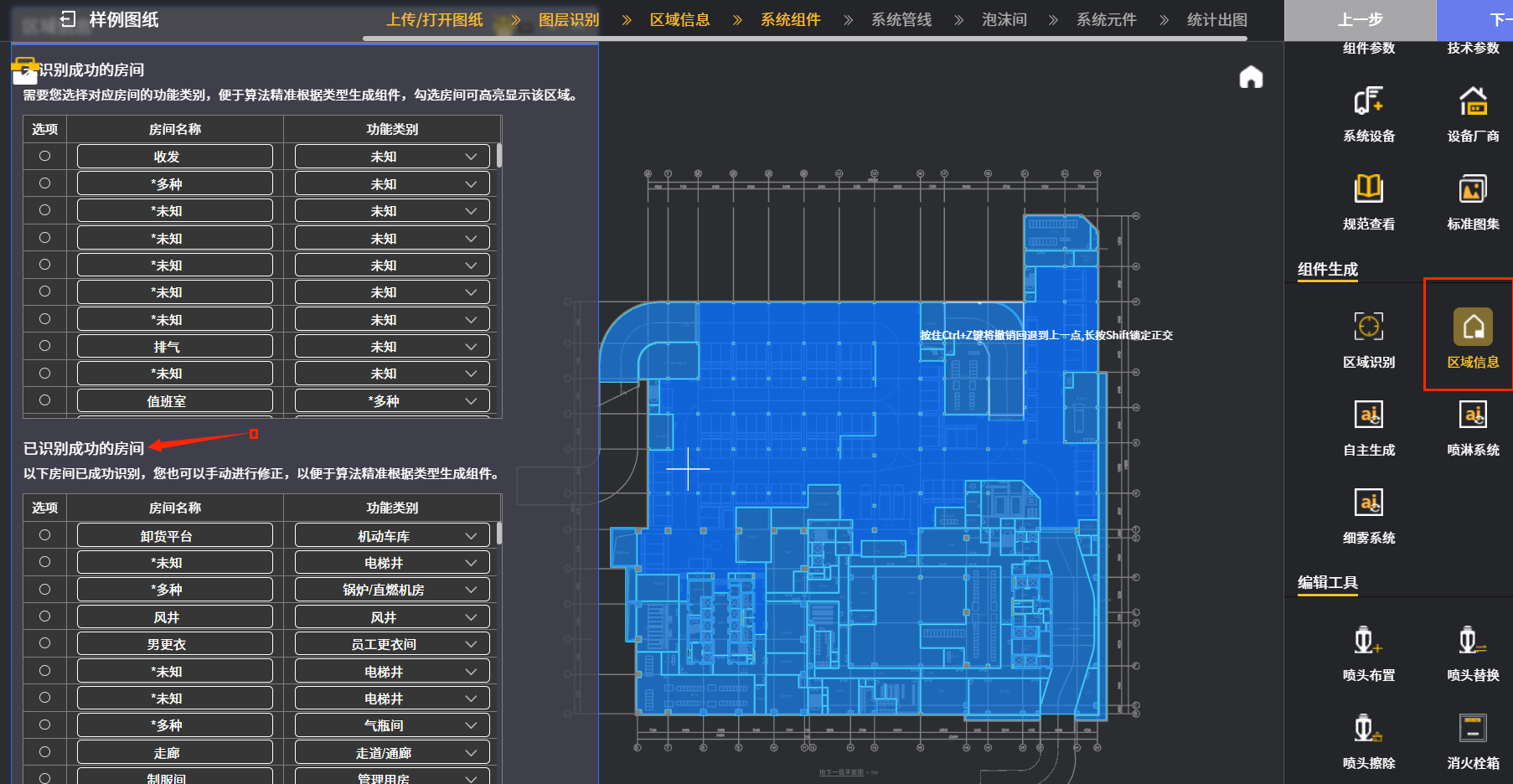

举例二：点“区域信息”图标后，出现下图三对话框。图中箭头处表示系统已经自动识别成功的房间信息；有不对的地方可以手动调整，并按“保存区域信息”图标保存。这个步骤明确了各个房间及部位的使用功能，为后续自动生成消防系统明确了消防设备的适用空间和布置要求。

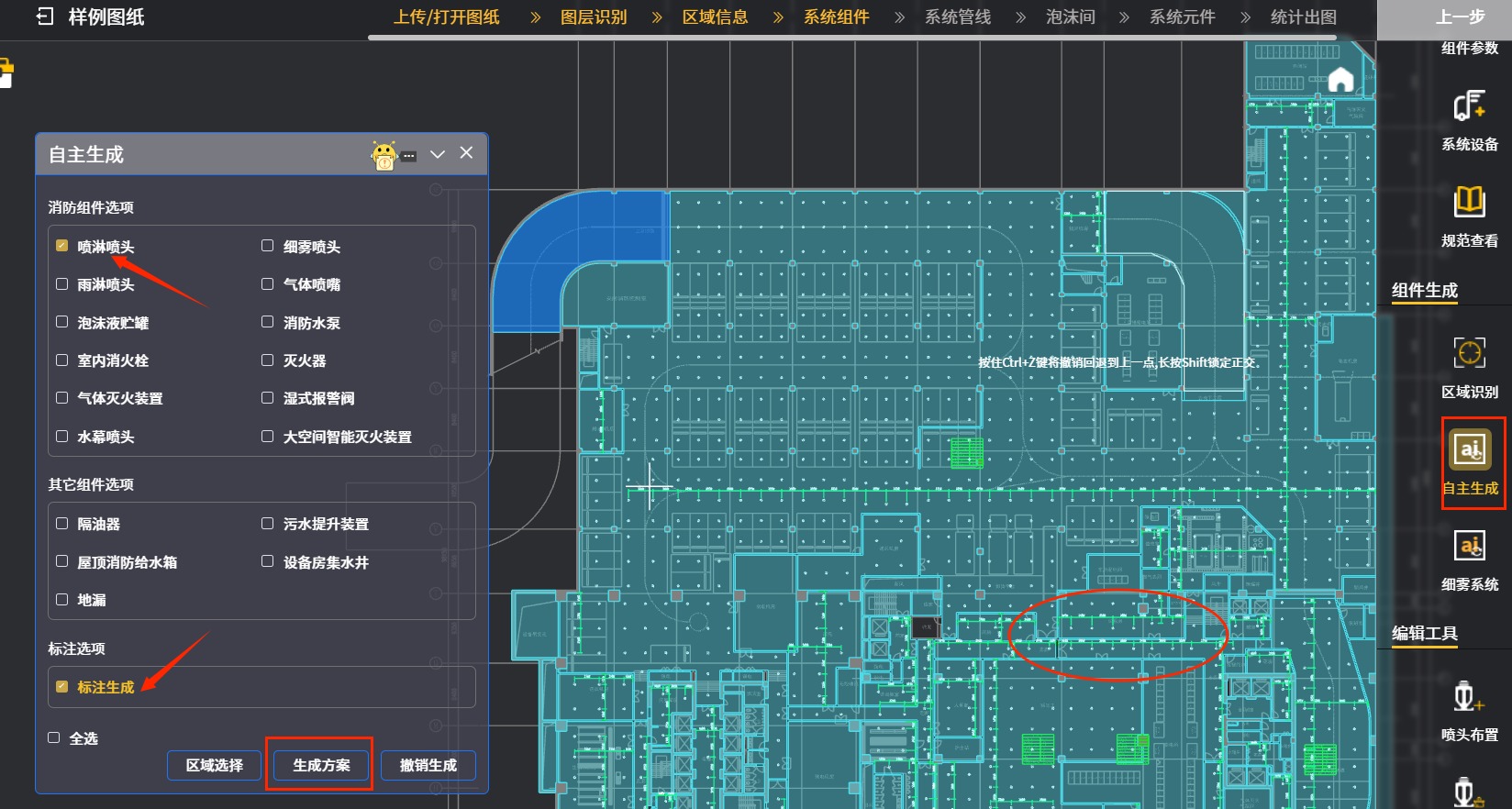

举例三：点“自主生成”图标后，出现下图四对话框。图中箭头处表示使用者可以选择的需要自主生成的消防系统的类型以及该系统标注与否？最后点击“生成方案”图标，就能按选项要求自动生成喷淋设施和喷头标注，见椭圆框内。这个步骤是在上面2个步骤后，按使用者要求，根据不同区域的消防要求，自主生成了相应消防系统的图纸。

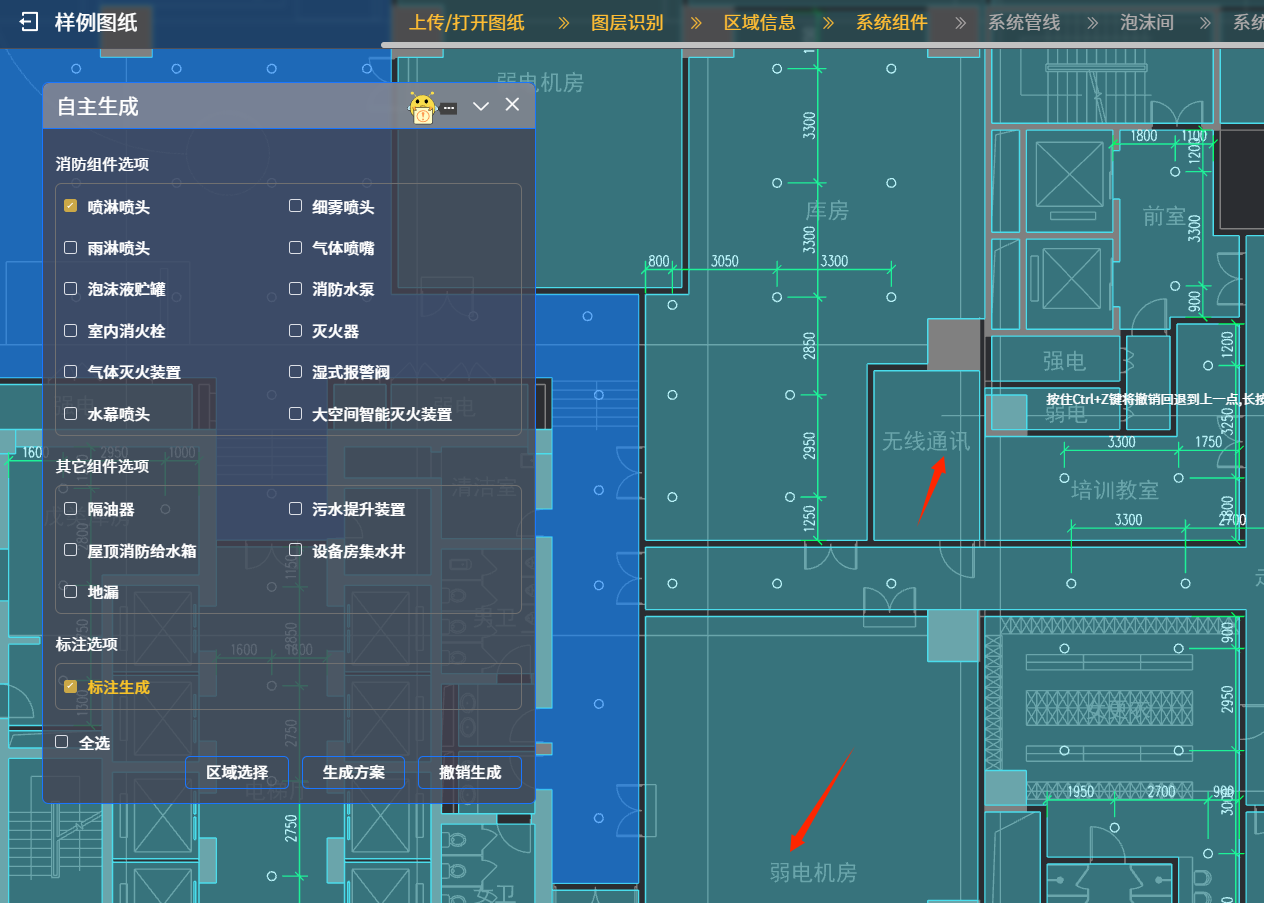

下图五为自主生成的喷淋平面图局部放大后喷头的设置及喷头间距标注效果。特别注意图中箭头处的弱电机房未设置喷淋系统，原因就是上面“区域识别”步骤时已经明确弱电机房不在设置喷淋系统的区域内。

举例四：点“喷淋系统”图标后，出现下图六对话框。图中箭头处蓝色区域表示已经选择的需要设置喷淋系统的区域。区域框选或点选好后，需要按“√”图标以便确认和保存。这个步骤主要作用是明确喷淋系统需要设置的区域。

举例五：点“细雾系统”图标后，出现下图七对话框。图中箭头处蓝色区域表示已经选择的需要设置细雾系统的区域。区域框选或点选好后，需要按红色小箭头处“√”图标以便确认和保存。这个步骤主要作用是明确细雾系统需要设置的区域。
