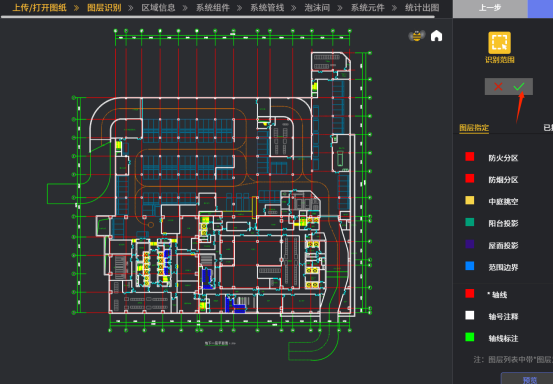

“点击上传图纸”或“点击打开图纸”图标后，系统进入“图层识别”页面。这个页面主要是要对上传的建筑图纸进行要素和区域识别，比如识别建筑图纸上的房间，楼梯，轴线，柱子，楼梯，防火分区，防烟分区等；点击页面右上角“识别范围”图标后，页面出现下图一右上角图标，此时需要框选需识别的图纸，然后点击箭头处的“√”图标以便确认所选区域。

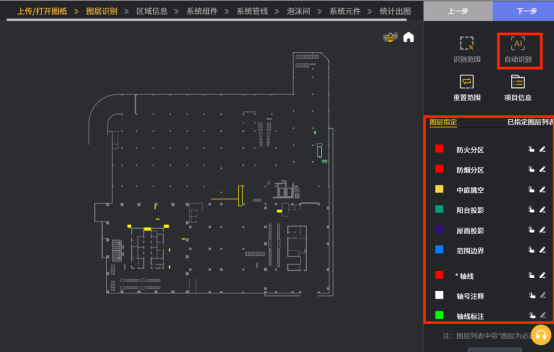

继续点击下图二右上角处“自动识别”图标后，所框选的识别范围内各种建筑元素都可以自动识别；如果原来建筑图层的划分不够清晰，也可以在下图二“图层指定”红框内进行建筑各元素的指定。

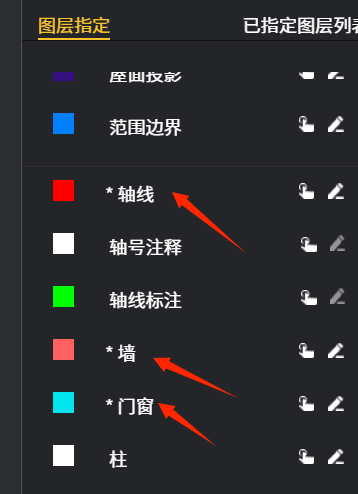

特别注意下图三“图层指定”栏中，带*号的轴线，墙，门窗这三个层一定要指定。

上述步骤结束后，点击上图右上角“下一步”图标即进入“区域信息”页面。
