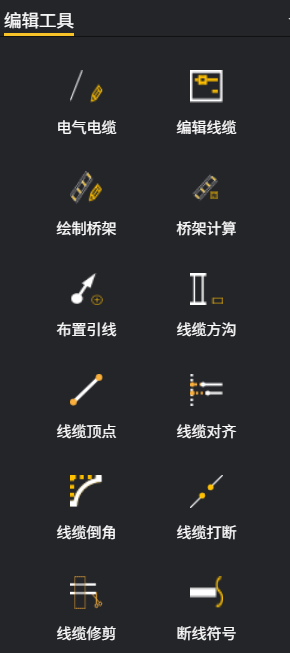

1. 电气线缆

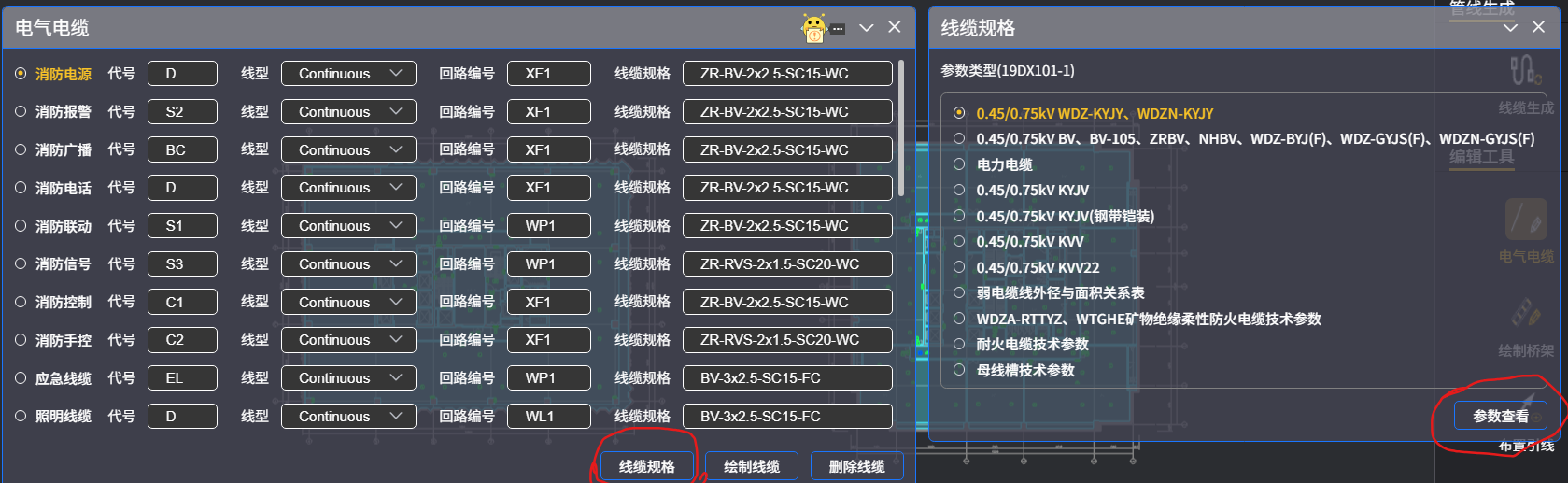

1）点击电气线缆-线缆规格，可以查阅国标图集中常用电线电缆的基本规格参数。

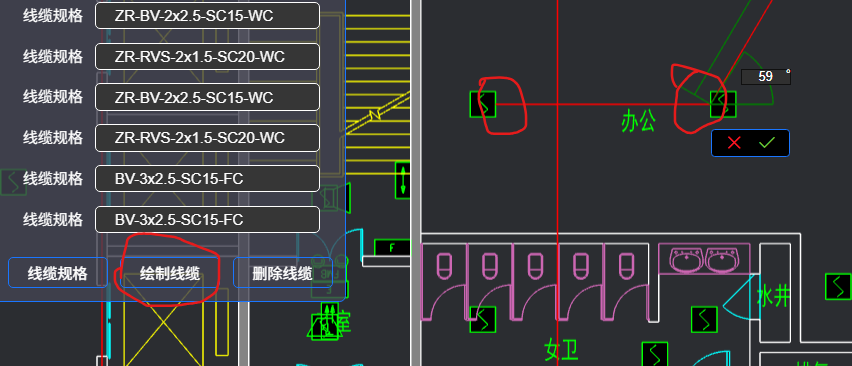

2）绘制线缆

点击绘制线缆按钮后，可以绘制从起始点到终点的直线线路。若在绘制过程中按住 Ctrl + Z，则会撤销操作并返回到起始点。完成绘制后，点击 ✔ 确认按钮以保存线路。

3）删除线缆： 使用点选或框选工具批量选择错误的线路，最后点击 ✔ 确认删除。

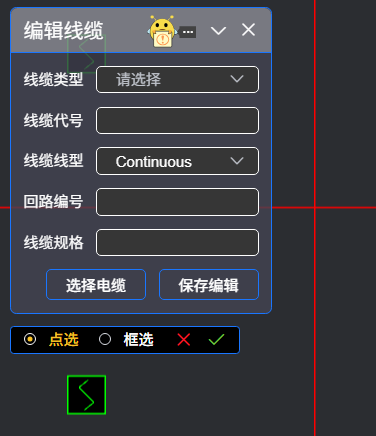

2. 编辑线缆

通过点选或框选方式选定线缆，并在确认后，用户可以调整线缆类型、线型、回路编号及线缆规格等参数。

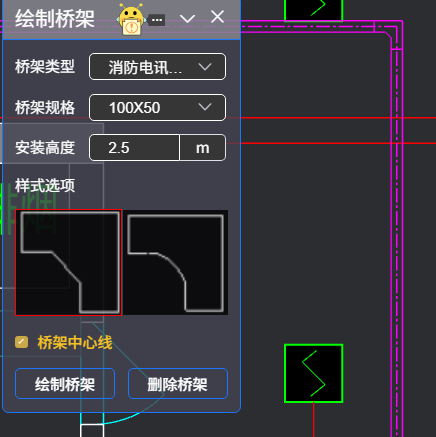

在选择桥架类型、规格、安装高度及样式后，进行桥架的绘制与编辑。

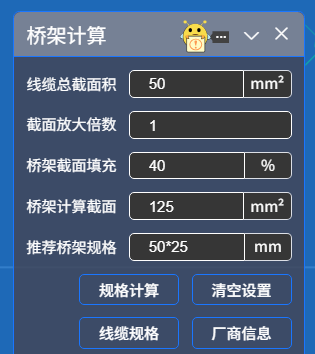

参考常用线缆规格参数，通过输入线缆总截面积/数量，得出计算结果、推荐的桥架规格。

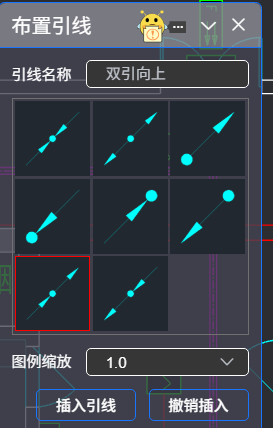

选择向上、向下引线，并插入。

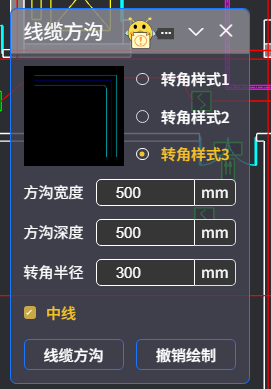

选择样式，输入宽度/深度等要求，绘制编辑电缆沟。

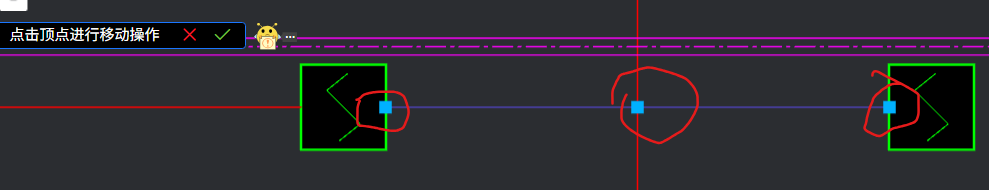

通过点选/框选并勾选确认后，对所选择的线路顶点/夹点进行移动操作。

选择基准线路后，通过点选/框选线路，将所选线路顶点对齐至基准线路处。

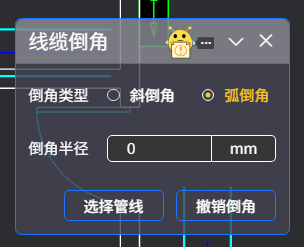

选择斜倒角或弧倒角，输入倒角距离或半径，然后选择两条线路，绘制出倒角。

点选线路上的两点，线路即打断，✔确定，X取消打断操作。

框选需要修建的线缆，勾选确认后，点选需要修剪的部分完成操作。

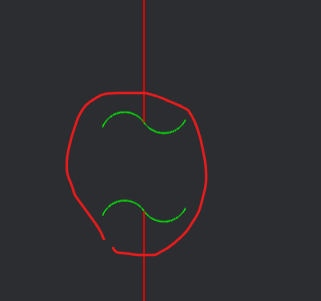

点选线路，插入断线符号。
