消防喷淋系统 / 气体灭火系统 - 系统元件 - 原理轴测

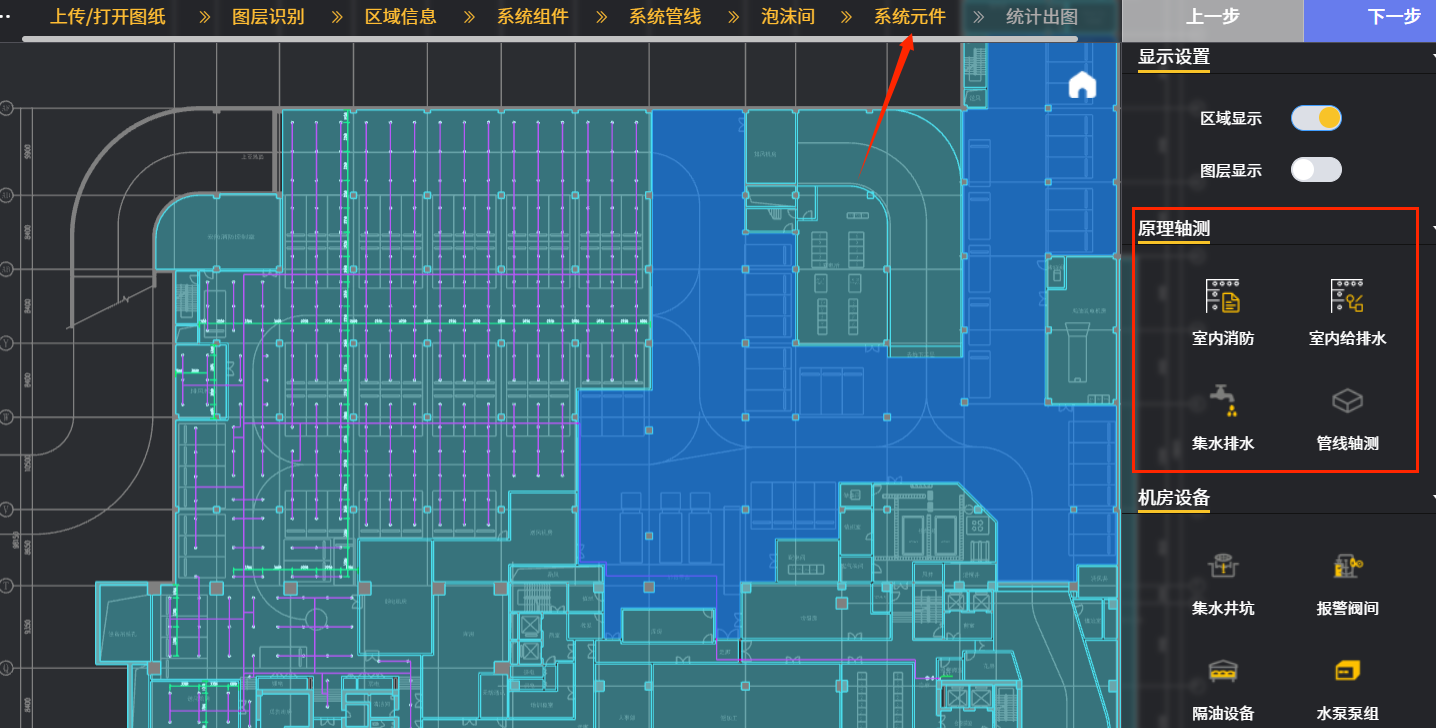

点击“泡沫间”页的“下一步”图标就进入“系统元件”页面，经过自主生成后的图纸框选范围会呈现自动生成的喷淋等消防系统的平面图；同时这些平面图的各系统干管，支管都已基本连通，设计进入到绘制原理轴测图阶段。该页面“原理轴测”栏包含下图一红框内的4个图标，主要是辅助完成给排水专业负责的室内消防系统，室内给排水系统，集水排水（加压排水）系统原理轴测图的绘制工作。下面逐一举例演示：

1. 室内消防

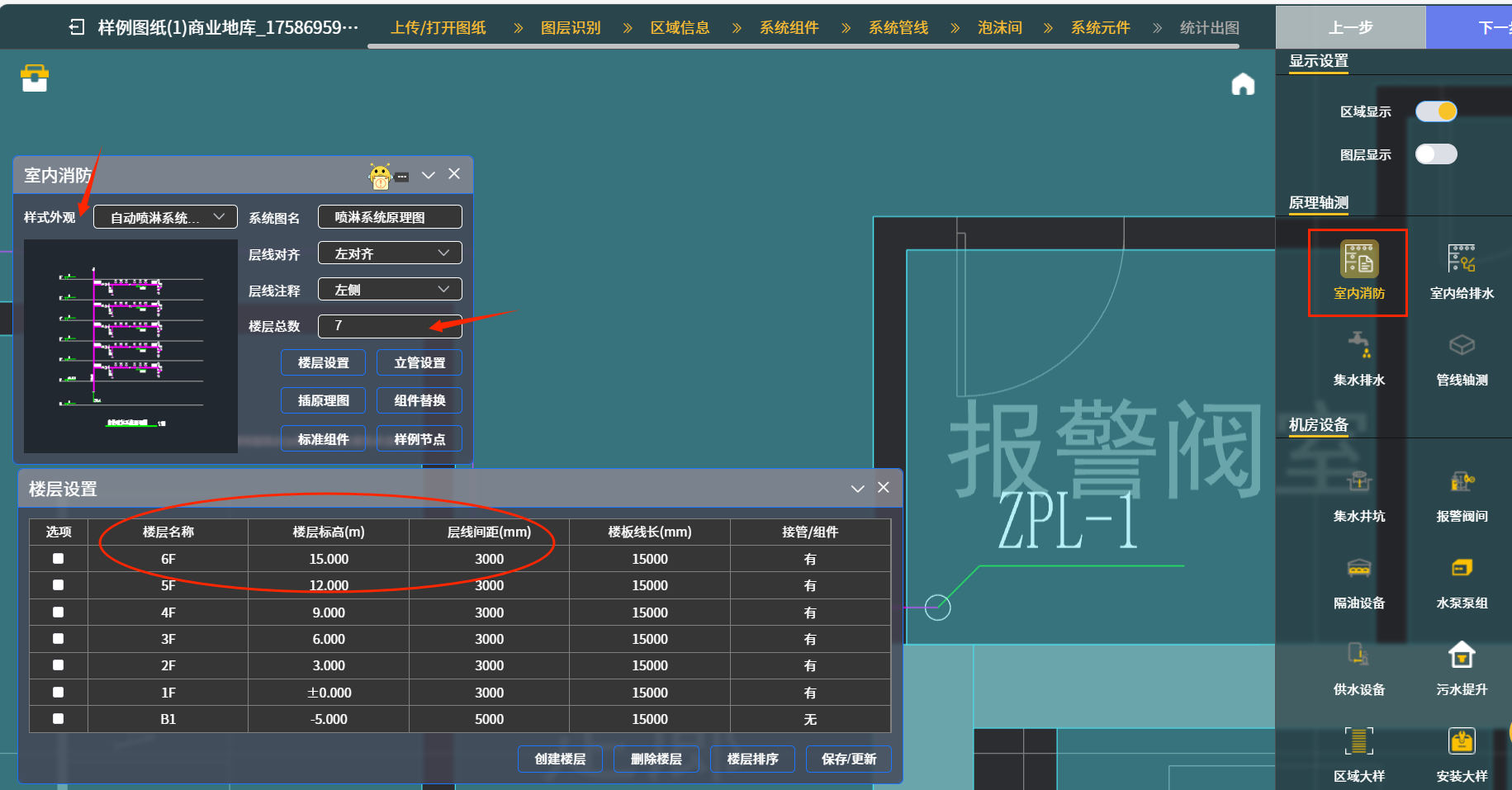

举例一：点“室内消防”图标后，下图二中在后续出现的对话框“样式外观”选项中选择“自动喷淋系统”项（也可选择其他选项，本演示选取自动喷淋系统），继续点右下侧“楼层设置”图标，系统就会出现“楼层设置”对话框，里面可以对建筑项目的层数，标高，层高等进行设置并保存，作为自动绘制原理轴测图的基本资料。

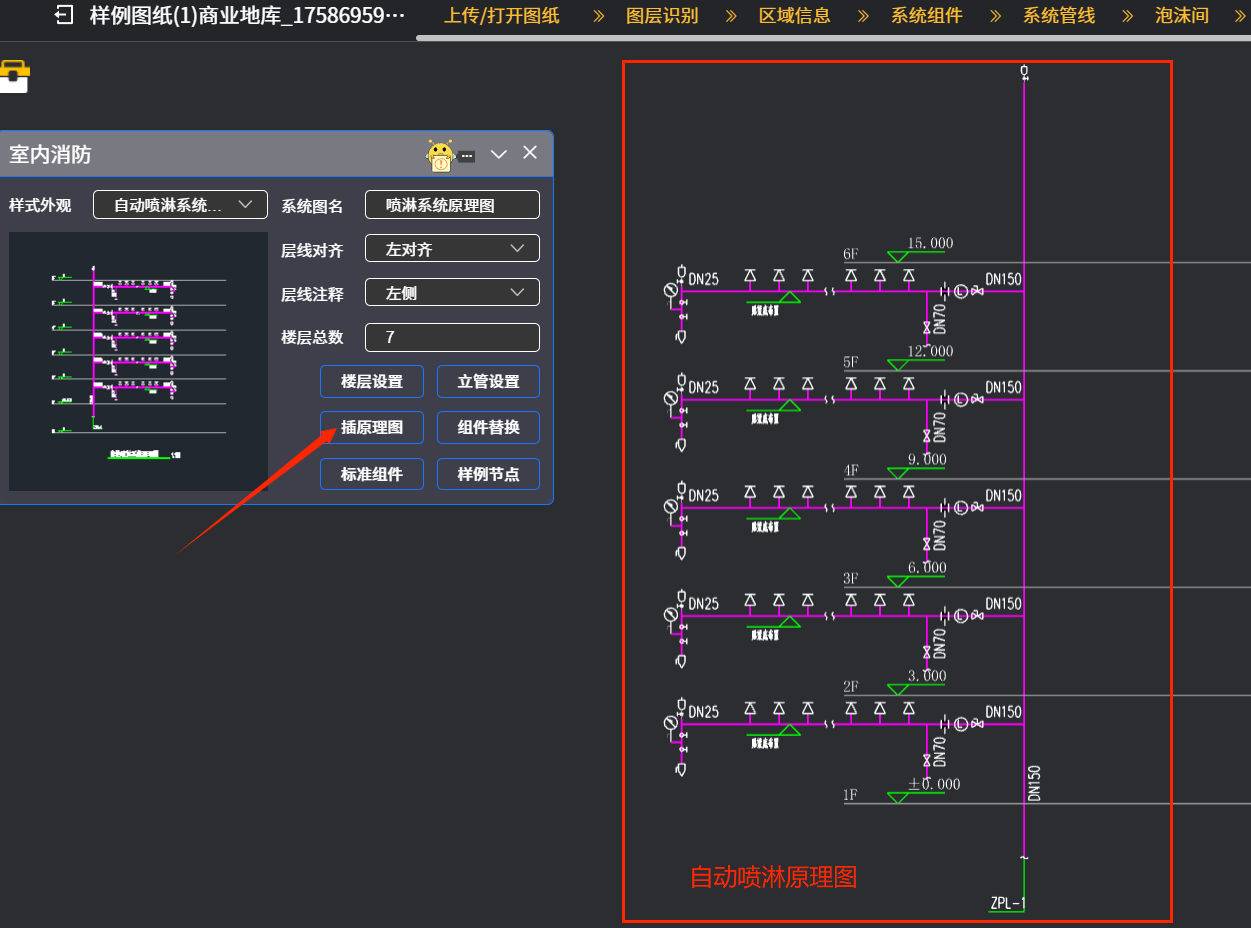

随后点击下图三对话框内“插原理图”图标后，就可以在右侧插入系统自动生成的喷淋系统原理图（红色框内）。“插原理图”下侧的“样例节点”图标点后，可插入多种自动消防系统的原理图和平面布置图等样例，作为参考资料，非常实用和方便。

2. 室内给排水

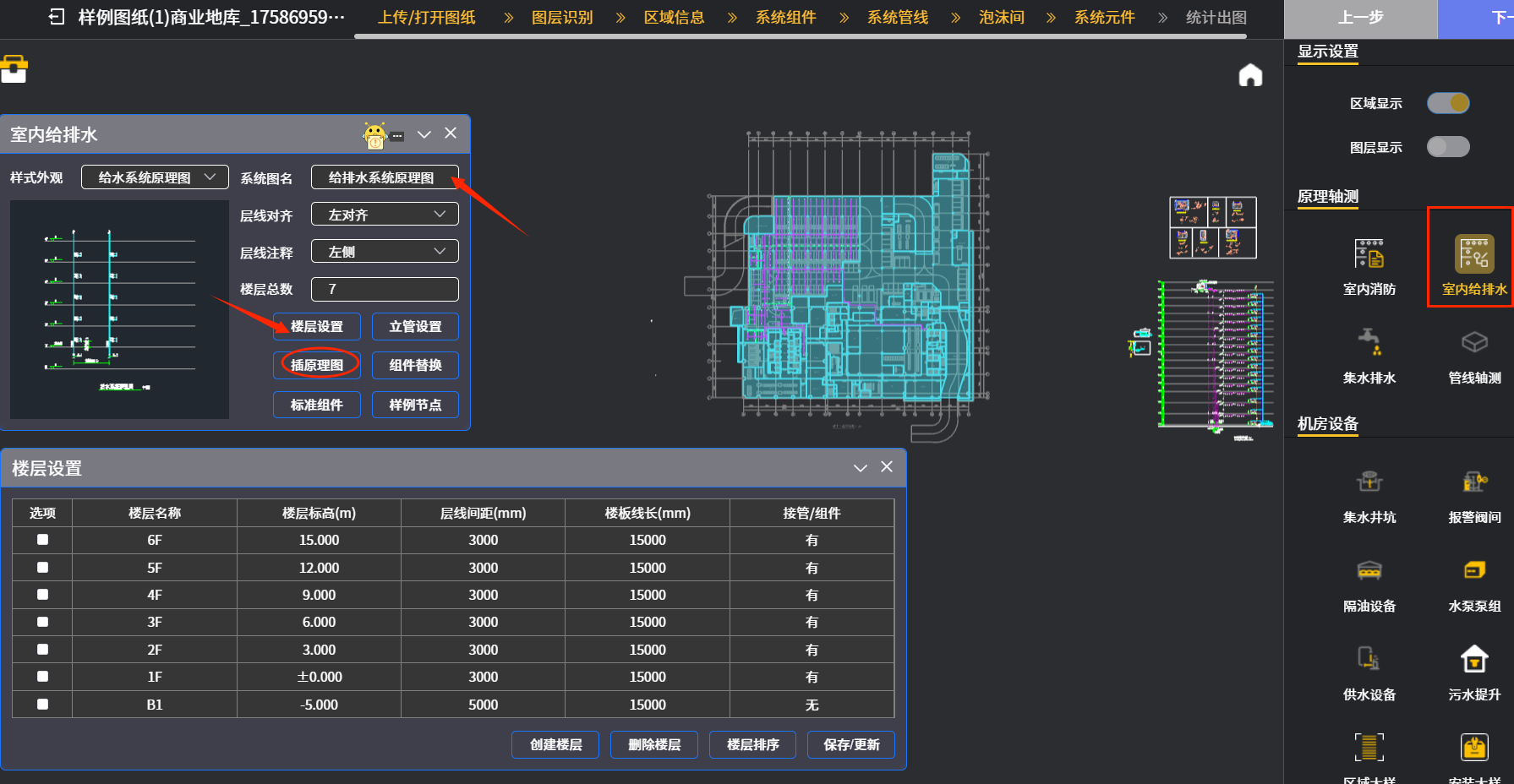

举例二：点“室内给排水”图标后，下图四中在后续出现的对话框“样式外观”选项中选择“给水系统原理图”项（也可选择其他选项，本演示选取给水系统原理图），继续点右下侧“楼层设置”图标，系统就会出现“楼层设置”对话框，里面可以对建筑项目的层数，标高，层高等进行设置并保存，作为自动绘制原理轴测图的基本资料。随后点击对话框内“插原理图”图标后，就可以插入系统自动生成的给水系统原理图。“插原理图”图标下侧的“样例节点”图标点击后，可插入高层及多层住宅给水，排水原理图和卫生间详图等样例，作为参考资料，非常实用和方便。

3. 集水排水

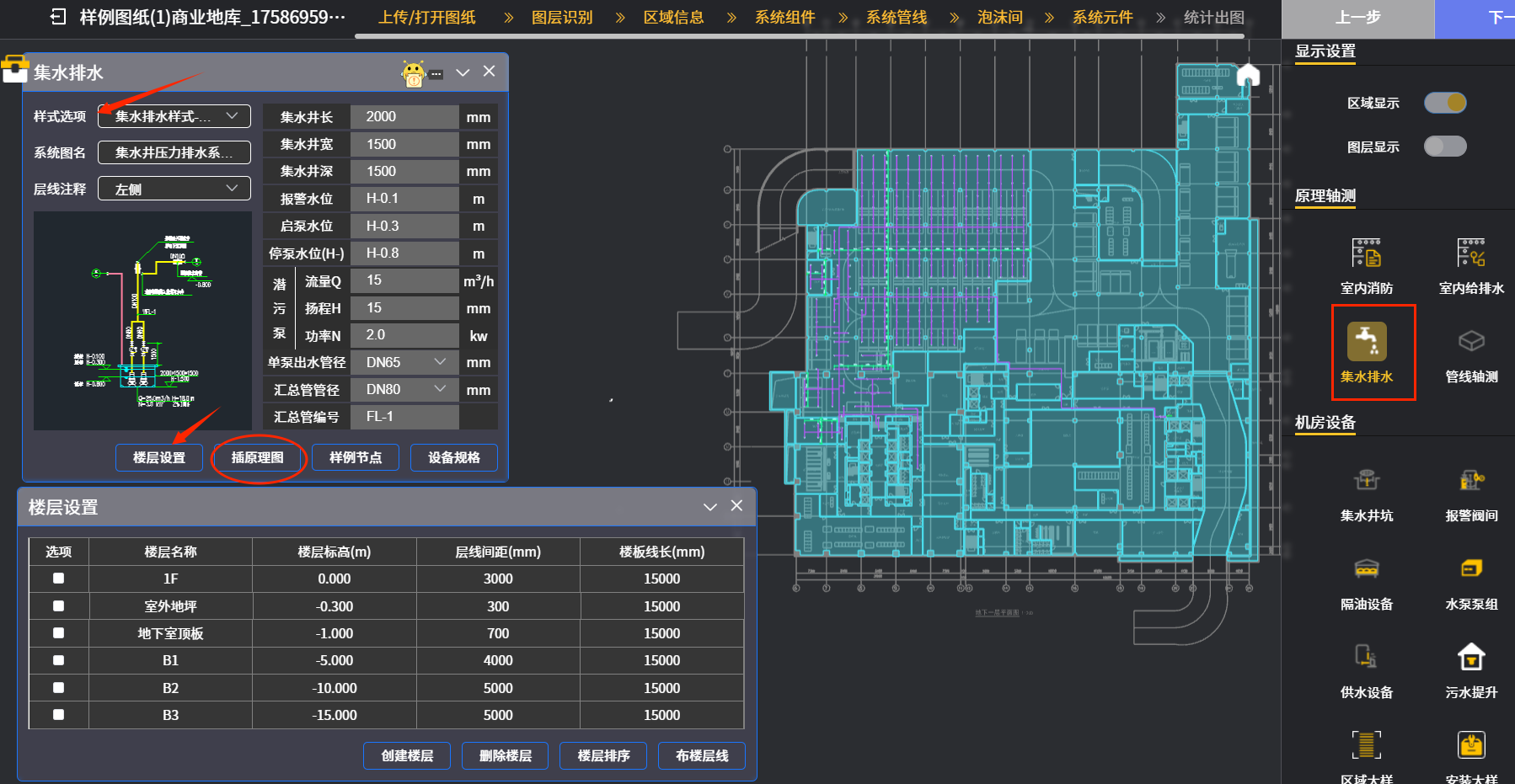

举例三：点“集水排水”图标后，下图五中在后续出现的对话框“样式选项”中选择“集水排水样式WF-1”项（也可选择其他选项，本演示选取该项），继续点右下侧“楼层设置”图标，系统就会出现“楼层设置”对话框，里面可以对室外地坪，地下室各层的层数，标高，层高等进行设置并保存，作为自动绘制原理轴测图的基本资料。随后点击对话框椭圆框内“插原理图”图标后，就可以插入系统自动生成的集水排水系统原理图。“插原理图”图标右侧的“样例节点”图标点击后，可插入人防，地库，泵房，电梯集水井等处集水井加压排水原理图样例，作为参考资料，非常实用和方便。

4. 管线轴测

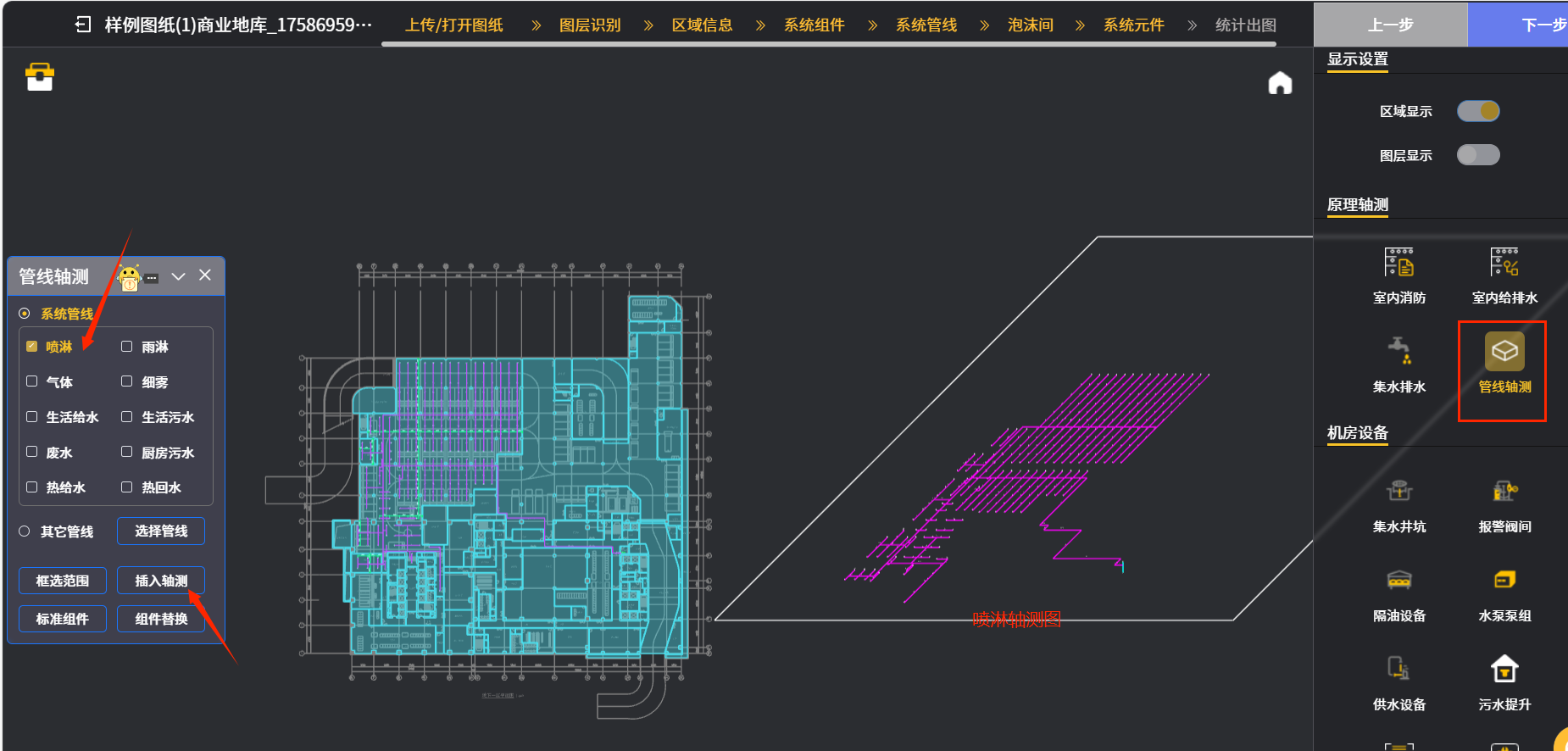

举例四：点“管线轴测”图标后，下图六中在后续出现的对话框“系统管线”中选择“喷淋”项（也可选择其他选项，本演示选取该项），继续点下侧“框选范围”图标，在喷淋平面图中选取所有喷淋管线。随后点击对话框箭头处的“插入轴测”图标后，就可以插入系统自动生成的喷淋轴测图（见下图六右侧）。对话框最下面一行“标准组件”和“组件替换”图标点击后，可选择弹出对话框内各种系统组件对生成的轴测图进行组件替换等操作。
