暖通消防系统 / 暖通空调系统 - 系统管线 - 编辑工具
1. 绘制风管

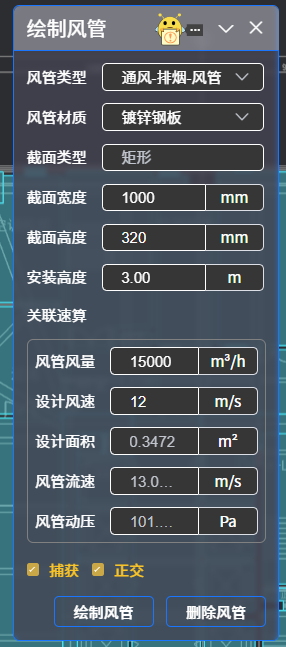

点击“编辑工具”里的“绘制风管”按钮，弹出如下对话框：
选择“风管类型”下拉菜单中的一种，输入“风管风量”和“设计风速”，系统自动计算风管截面积“设计面积”显示如上，用户输入风管尺寸，即“截面宽度”和“截面高度”，其乘积接近此面积，实际的“风管流速”和“风管动压”显示于表格中。

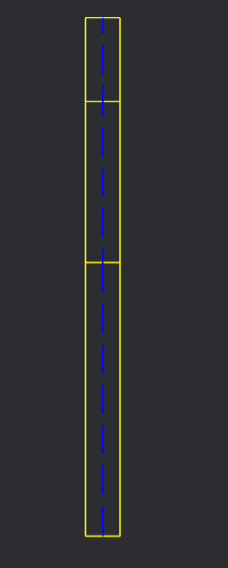

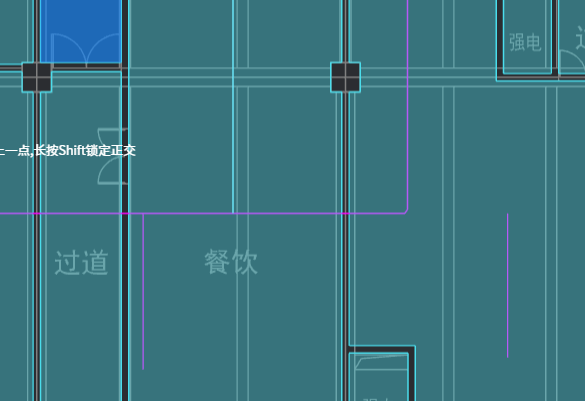

点击“绘制风管”，可绘制多段连续的风管，如下图所示。
点击“删除风管”，提示如下，可“点选”或“框选”删除已画风管。
2. 风管对齐
点击“风管对齐”，选择需对齐的风管。
3. 风阀布置

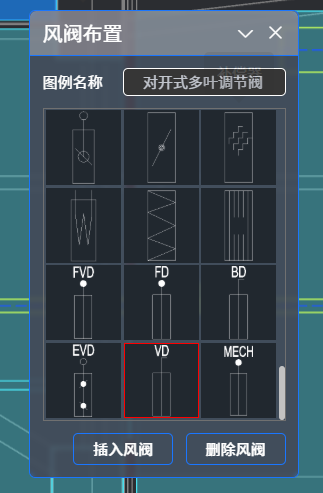

点击“风阀布置”，弹出如下对话框：下拉滚动条，点选需要插入的阀门图例。
单击“插入风阀”按钮，平面图上选择已画风管的中心线，勾选☑️确认，完成插入。
单击“删除风阀”按钮，点选或框选平面图的阀门，完成删除操作。
4. 风阀替换

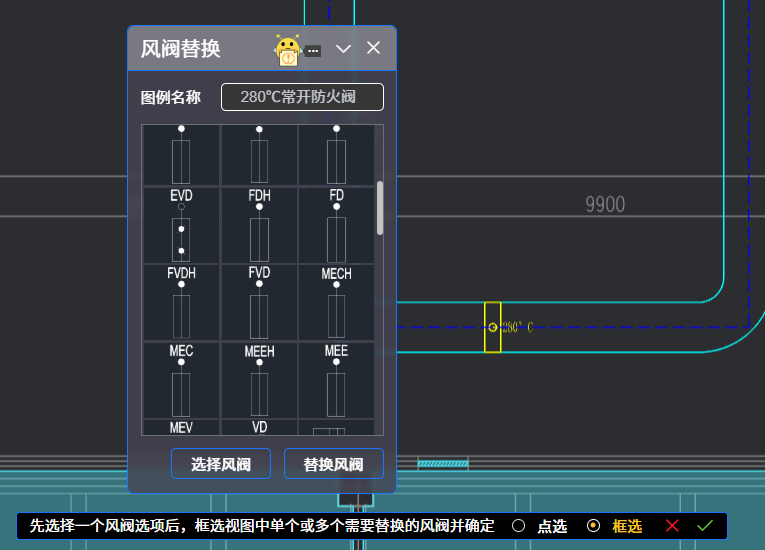

点击“风阀替换”按钮，弹出如下对话框：
根据提示选择多个风阀，勾选✅完成，在所示图例中找到一个新的风阀图例，点击“替换风阀”，系统一键替换选中的所有风阀。
5. 风管倒角
点击“风管倒角”按钮，弹出如下对话框：

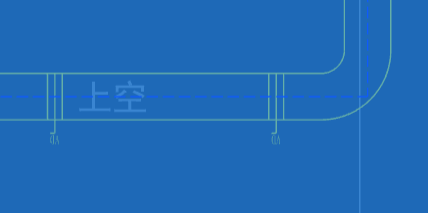

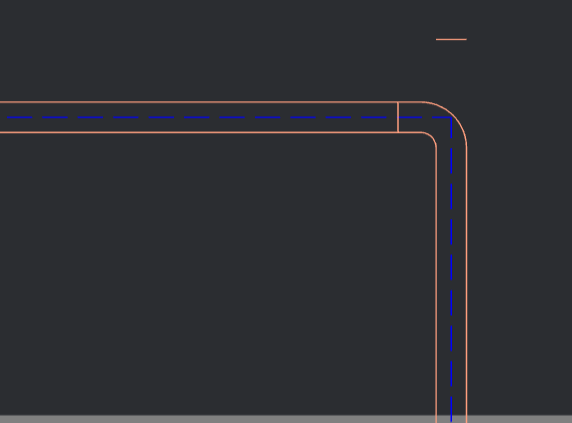

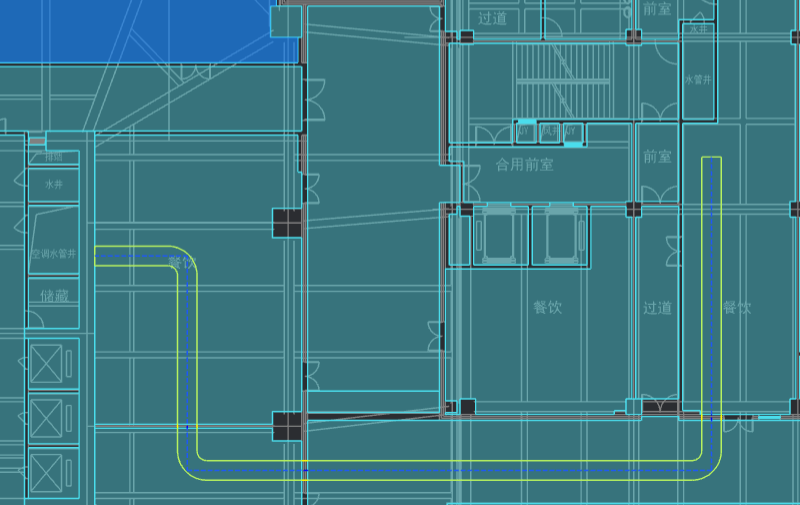

选择二根同类型的风管，点选二根风管的中心线，风管倒角完成如下。点击“撤销倒角”，恢复倒角命令前的风管样子。
6. 风管打断

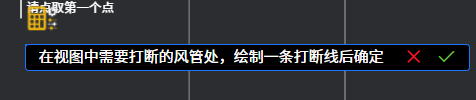

点击“风管打断”按钮，弹出如下提示：
点选需要打断的风管，在该中心线上二个位置点击后勾选☑️确认，该风管如图被打断。
7. 风管附件

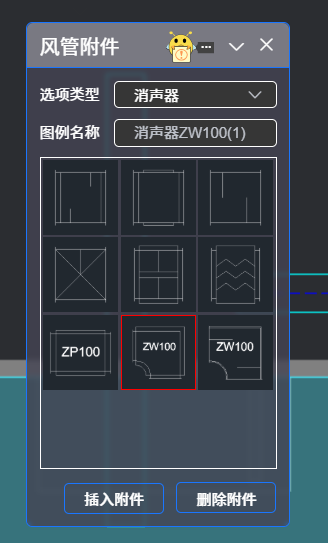

点选"风管附件"，弹出如下对话框
选择附件类型“消声器1”，点击“插入附件”，并在风管合适位置点选其中心线，消声器自动根据风管尺寸插入，如图所示：
8. 附件替换

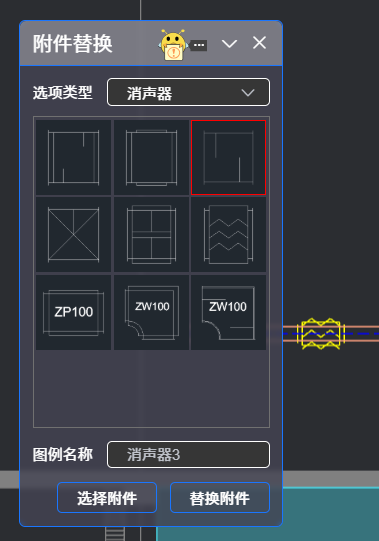

点击“附件替换”按钮，弹出如下对话框：
选项类型里选择好，图例显示中选中某个附件样式，点击“选择附件”，弹出如下提示：
可批量替换多个附件，在平面图点选已绘制的附件CTR+，点击☑️确认，再点击“替换附件”，选中的附件统一被替换成新选附件。
9. 空调水管

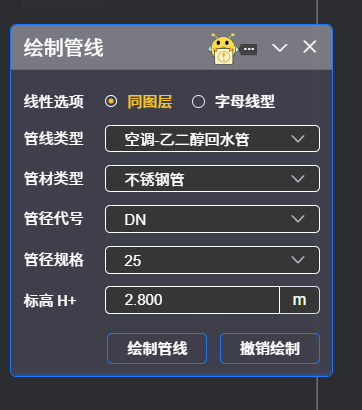

点击“空调水管”按钮，弹出如下对话框：

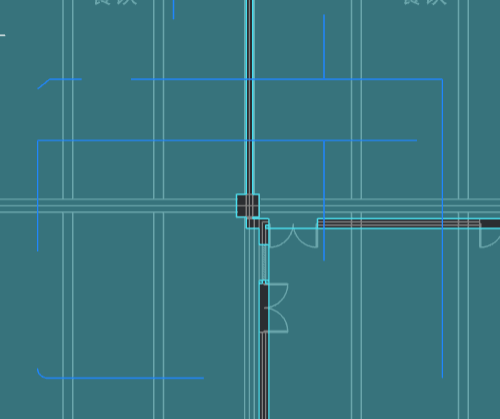

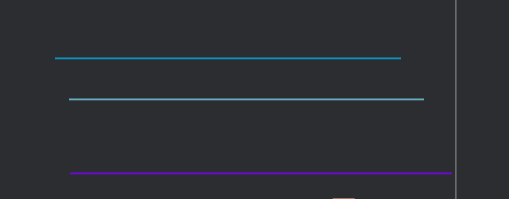

下拉菜单选择管线类型，管径规格可修改，点击绘制管线，点击平面图上进行绘制，每一种管线一种颜色显示。如下图
10. 水管编辑

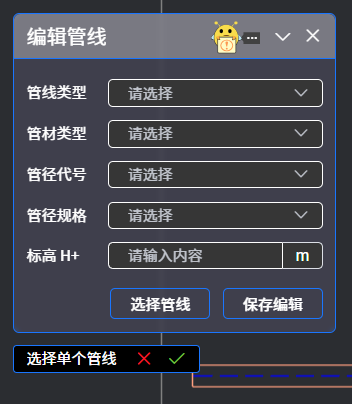

点击“水管编辑”按钮，弹出如下对话框：
选择想修改的空调水管，可编辑其规格或其他信息，点击“选择管线”，在平面图点选单个管线，勾选☑️确认后，该水管信息修改后，点选“保存编辑”。
11. 管线顶点
点击“管线顶点”按钮，弹出如下提示：

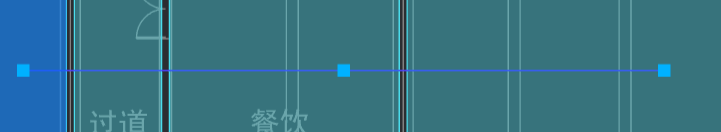

点选或框选空调水管或风管后，勾选☑️，平面上管线端点高亮，端点可拖拉位移，延伸或缩短等操作，如下图：
12. 管线对齐
点击“管线对齐”按钮，弹出如下提示：

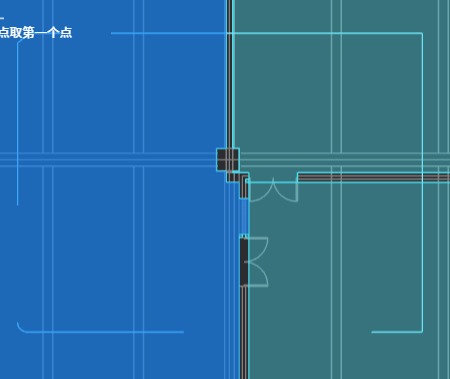

点选需对齐的基准线，勾选☑️，提示点选或框选需对齐的管线。
按住CTR，点选多根管线，勾选☑️，生成结果如下所示：
13. 管线倒角
点击"管线倒角"，弹出如下对话框：

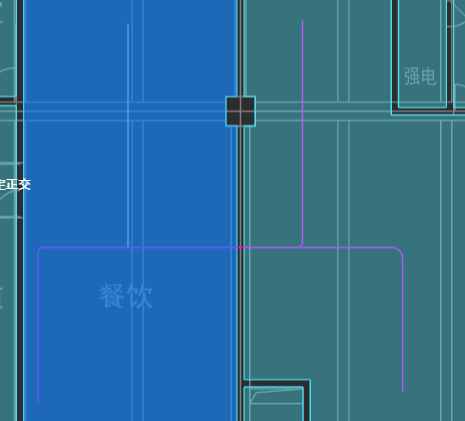

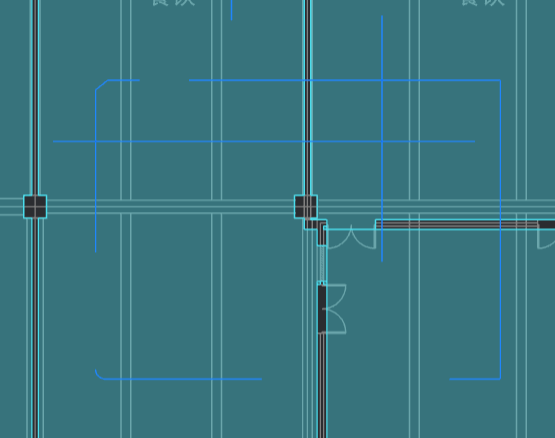

单选“斜倒角”或“弧倒角”二者之一，输入倒角半径值，点击“选择管线”，连续点击不平行的二根管线，勾选☑️，倒角生成成功，如下图所示：（当倒角半径输入0时，二根管线形成正交）
点击“撤销倒角”直接删除最后一次生成的倒角，连续点击，再次删除前一次生成的倒角。
14. 管线打断
点击“管线打断”，弹出如下提示：
点选需打断的位置，点击二次，二次点击位置中间线段打断消失，如下图所示：
多次打断后，勾选☑️，打断成功，完成操作。
15. 管线修剪
点击“管线修剪”按钮，弹出如下提示：
框选图上交叉的多根管线，勾选☑️，如图高亮选中的管线。
点击多个想修剪的管线，最后点击"完成修剪"按钮，勾选☑️，生成修剪如下所示：
16. 阀门仪表

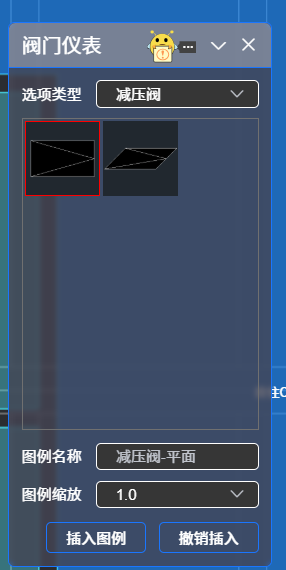

点击“阀门仪表”按钮，弹出如下对话框：
在下拉列表中选择阀门类型，如选择减压阀，对话框显示平面或轴测图例的表达，选中一种图例，图例缩放比例在下拉菜单中可调，默认为1.0，点击“插入图例”按钮，在平面图相应位置点击，该阀门插入图中，如下图所示：
点击“撤销插入”就近操作的插入被撤销。
17. 断管符号
点击“断线符号”按钮，弹出如下提示：
点选某一点，插入断线符号，按空格键，符号旋转90度插入，可插入多个，勾选☑️完成插入。
18. 排水方沟

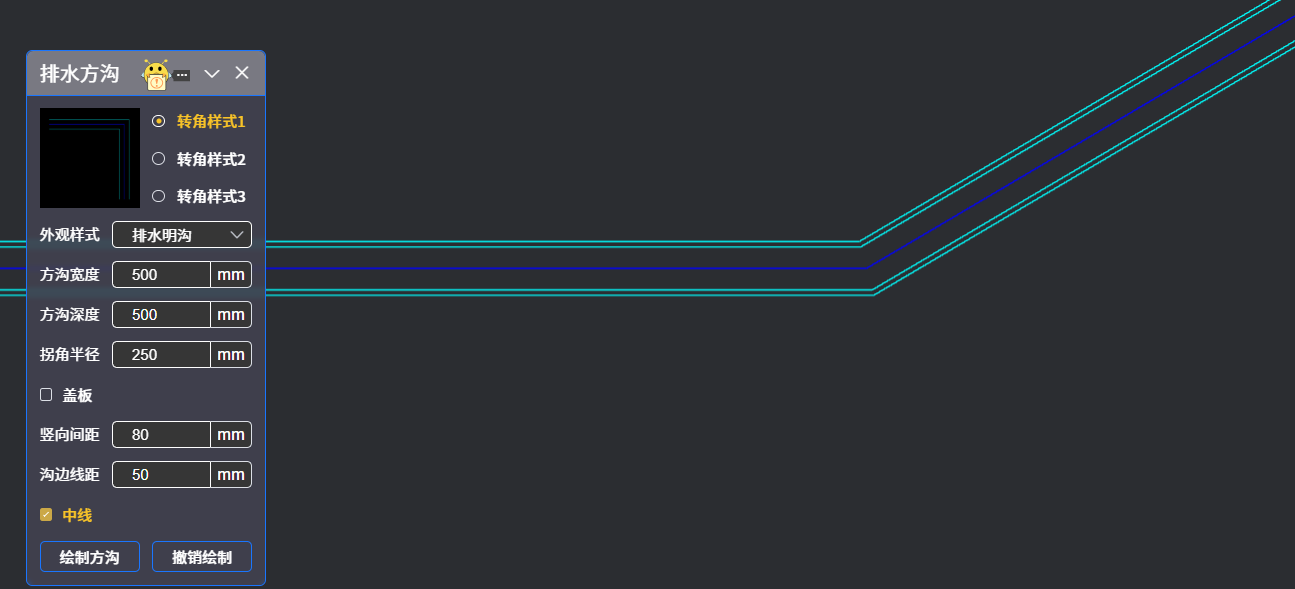

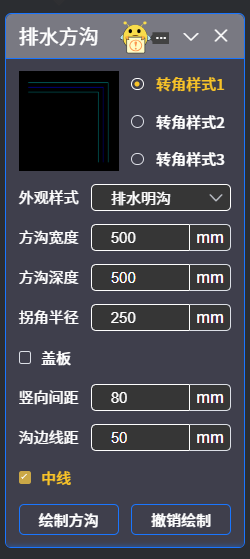

点击“排水方沟”，弹出如下对话框:
选择三种“转角样式”中的一种，选择外观样式是“排水明沟”还是“排水暗沟”，编辑沟的各项尺寸信息，点击“绘制方沟”按钮，平面图相应位置绘制，勾选☑️，绘制效果如下图所示：
点击“撤销方沟”按钮，上一步绘制的方沟被删除。
19. 插入套管

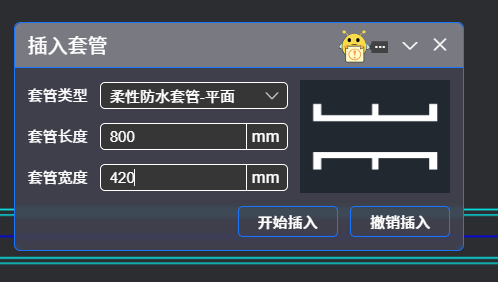

点击“插入套管”按钮，弹出如下对话框：
在下拉列表中选择“套管类型”，编辑“套管长度”和“套管宽度”信息，点击“开始插入”按钮，弹出如下提示：
选择已绘制的空调水管，在水管相应位置点击添加，套管插入完成。点击“撤销插入”，插入的套管可取消删除。
20. 图例图库

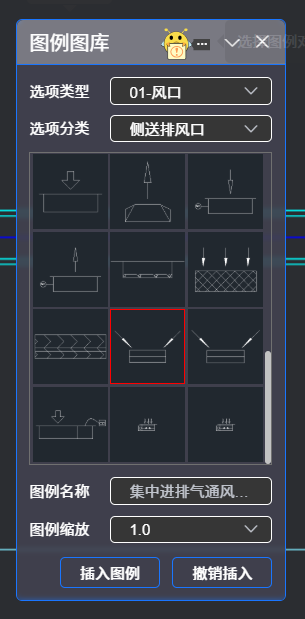

点击“图例图库”按钮，弹出如下对话框：

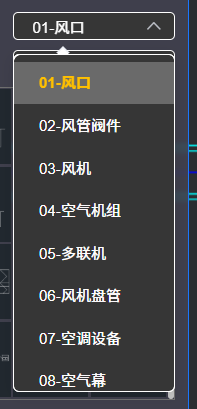

选择“选项类别”下拉列表
选择“风口”点击下面的图例形式，该图例名称显示，可调节插入比例，点击“插入图例”按钮，在平面图相应位置点击插入，如下图所示
点击“撤销插入”按钮，上一步插入被删除。
