通用流程 - 系统组件 - 标注工具

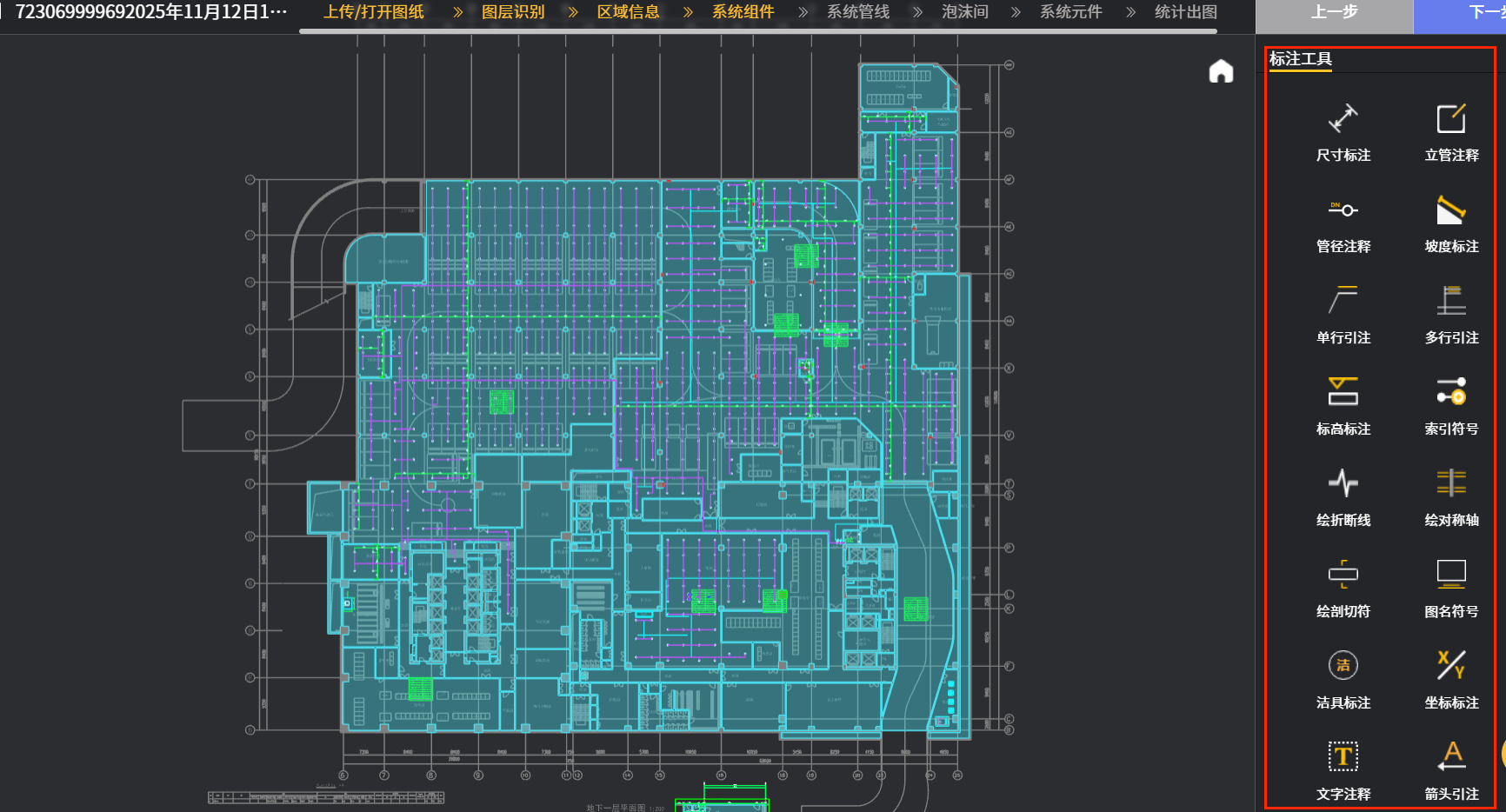

进入“系统组件”页面后，经过图层识别和区域识别后的图纸可以进行组件的自主生成。框选范围自动生成消防设施和管道后会呈现下图一的结果。下图一右侧“标注工具”栏包含红框内的16个图标，主要是对图中的内容进行尺寸标注,管径注释，标高标注，索引，引注，插入图名，文字注释等编辑工作。

下面逐一举例演示：

1. 尺寸标注

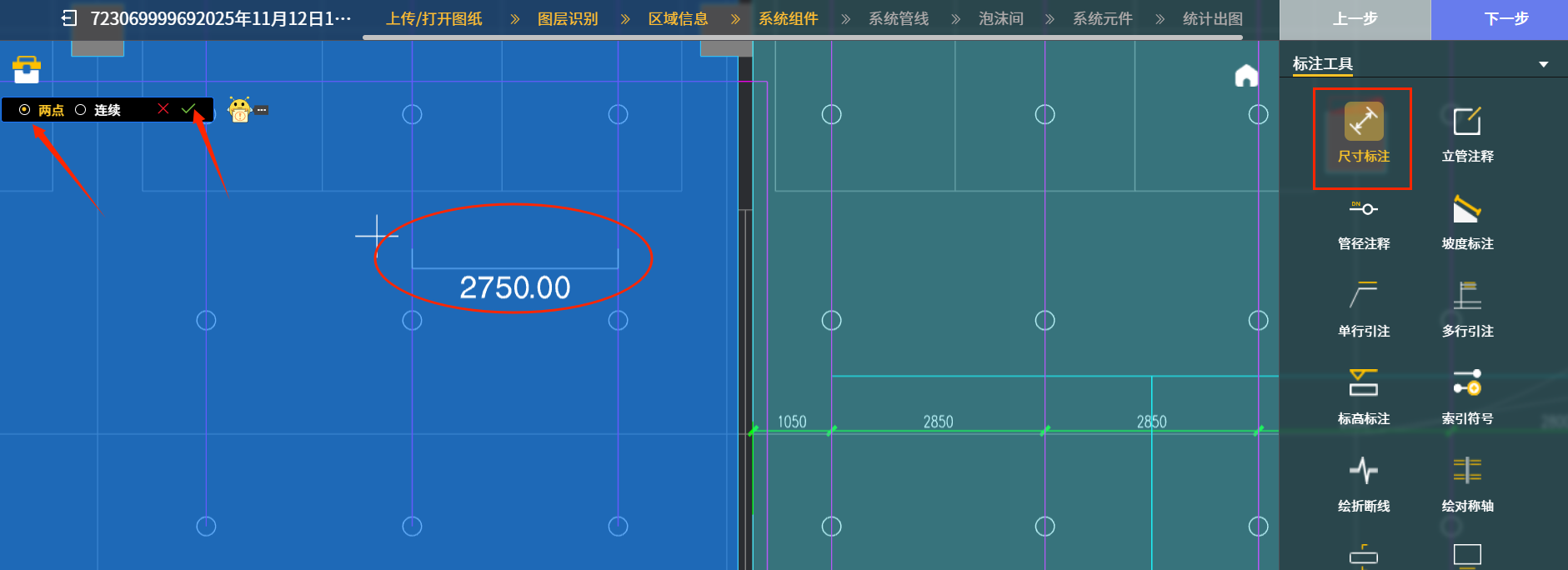

举例一：点“尺寸标注”图标后，下图二中箭头处可点选“两点”或“连续”选项，随后选择需要标注距离的管线，选好后点击“√”予以确认。椭圆框内得到的距离尺寸标注就是该图标生成的结果。

2. 立管注释

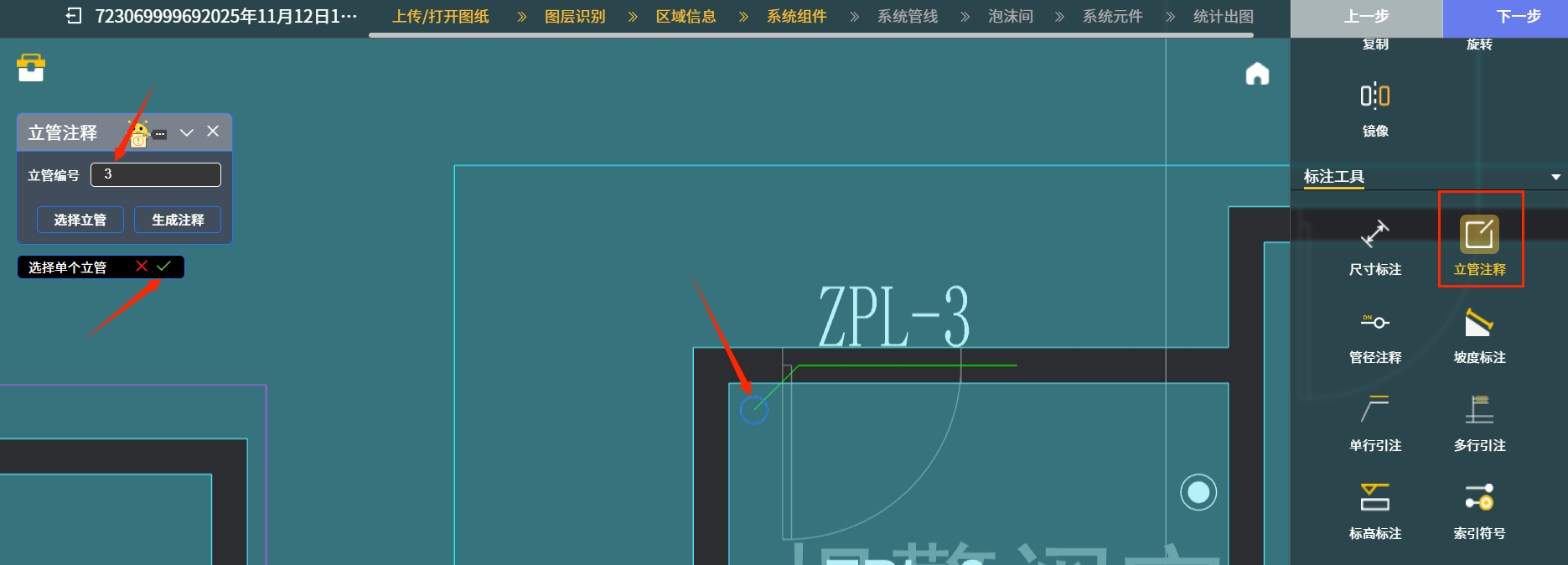

举例二：点“立管注释”图标后，下图三中箭头处可选择需要注释的立管，选好后点击“√”予以确认；此时箭头处“立管编号”栏中出现该立管的编号为“3”，最后点击“生成注释”键即完成操作。这个图标主要是对已有立管进行编号注释用的，方便系统的识别和区分。

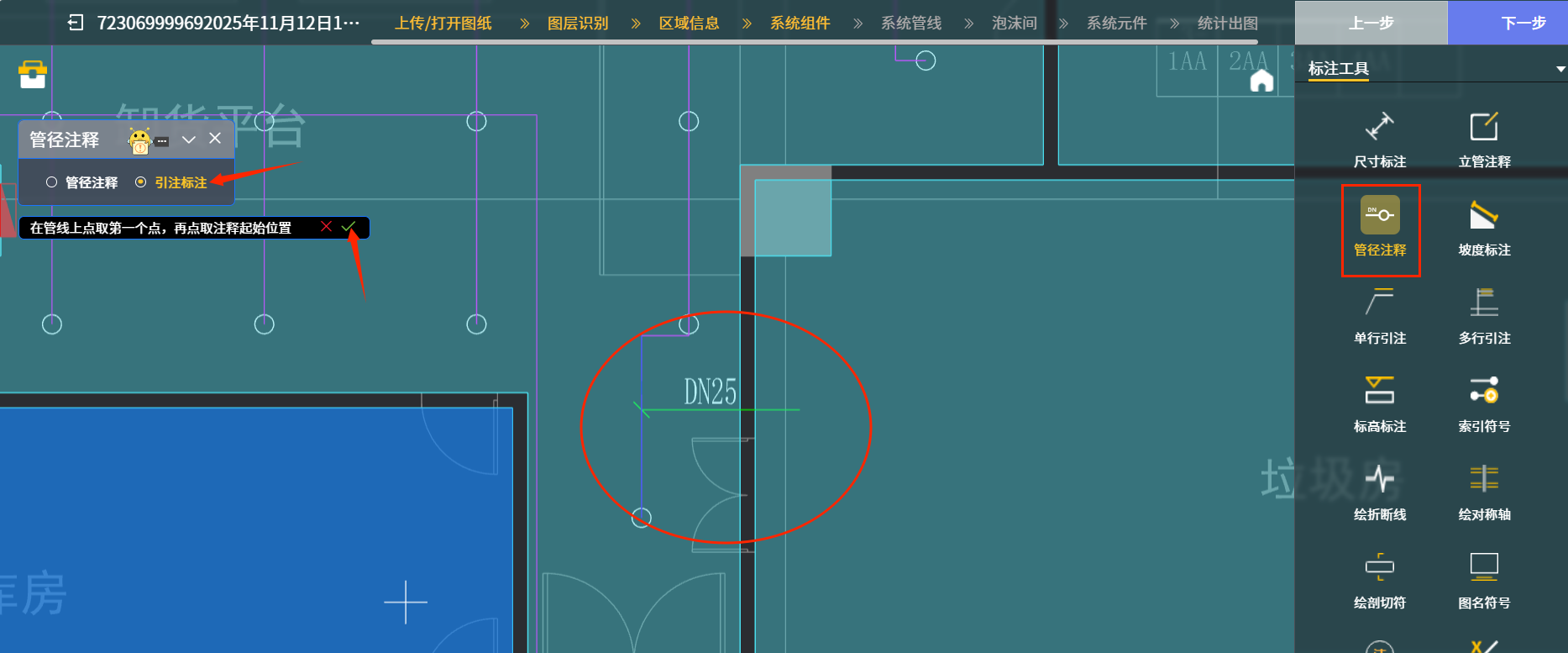

举例三：点“管径注释”图标后，下图四中箭头处可选择“管径注释”或“引注标注”选项，随后选择需要注释的管线，选好后点击“√”予以确认；此时椭圆红框处生成管径注释的结果。这个图标主要是对已有管线进行管径注释用的，方便使用者对某些未标注管径的管线进行注释。

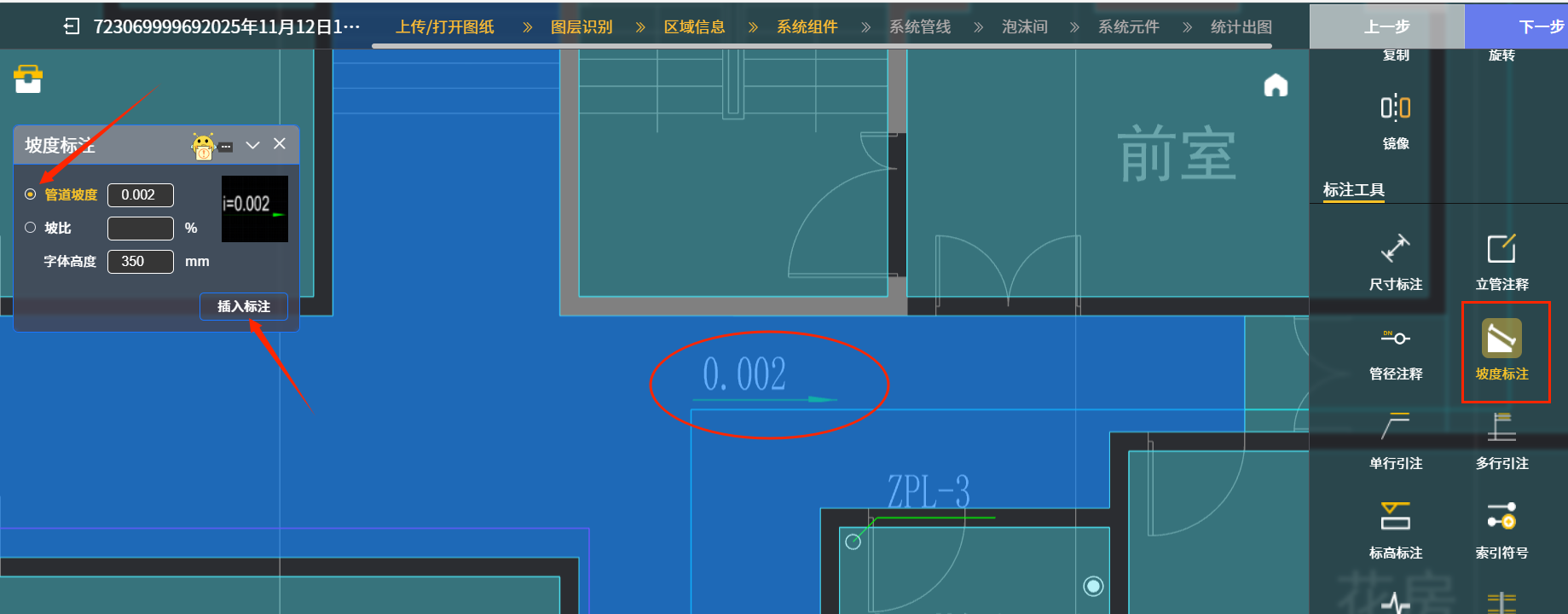

举例四：点“坡度标注”图标后，下图五中箭头处可选择“管径坡度”或“坡比”2种选项（二种都可以输入坡度），随后点击“插入标注”图标，同时选中要标注坡道的管线，就可以进行坡度标注了，椭圆红框内即为插入标注的操作结果。

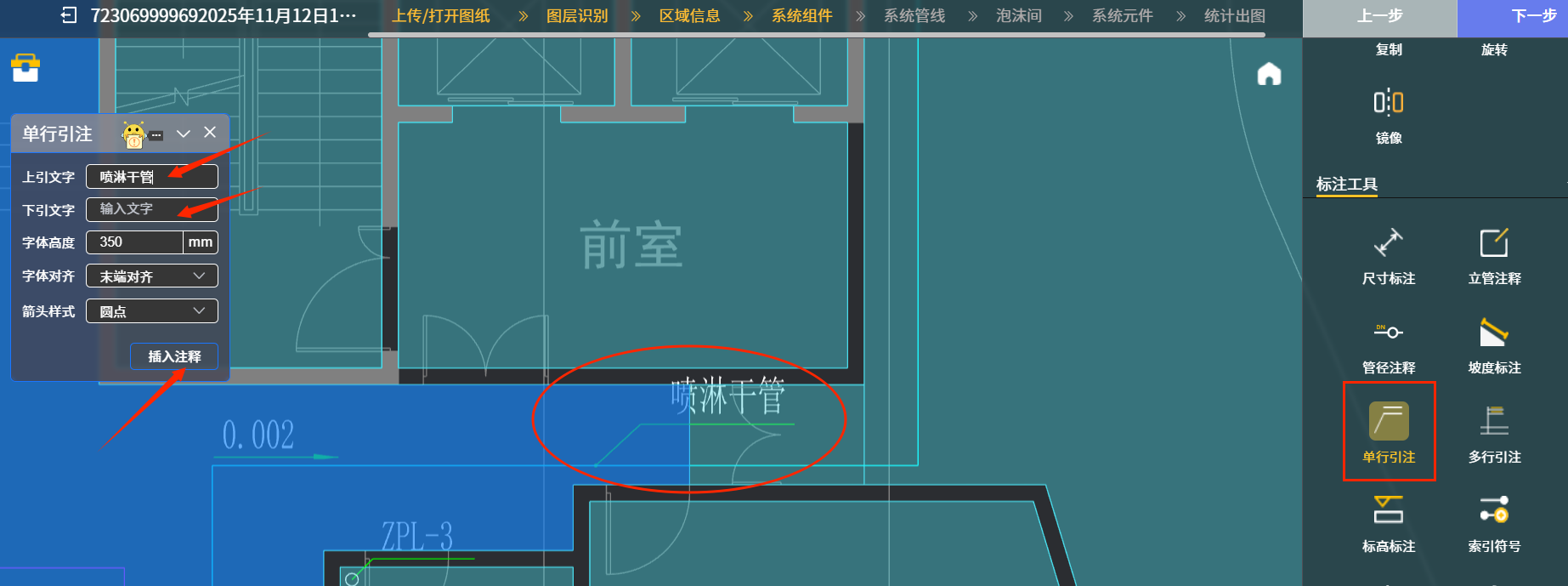

举例五：点“单行引注”图标后，下图六中可在箭头处对话框栏“上引文字”和“下引文字”2选项中输入文字，随后点击“插入注释”图标，同时引线紧贴要插入注释的管线，就可以进行注释插入了，椭圆红框内即为插入注释的操作结果。

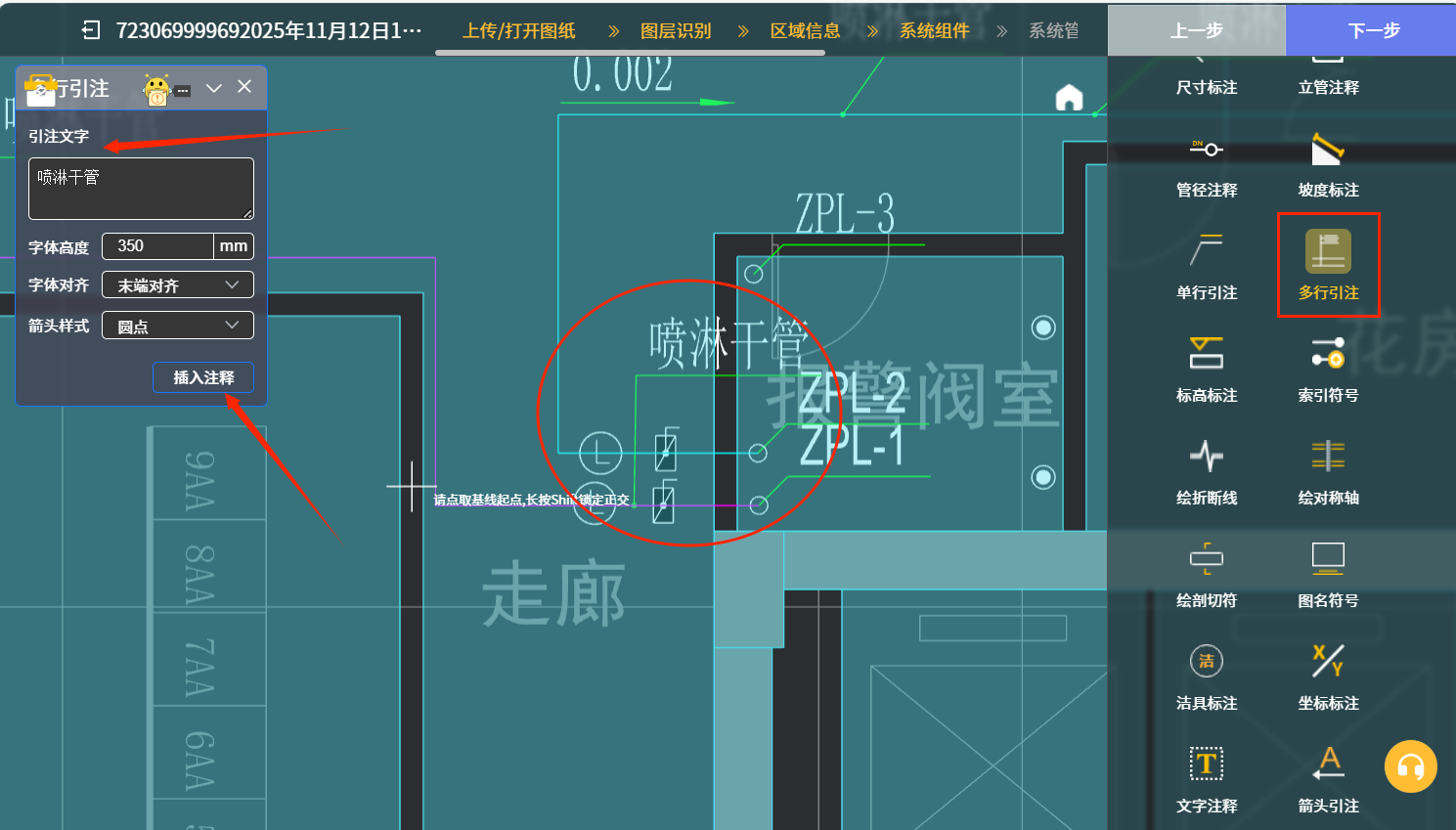

举例六：点“多行引注”图标后，下图七中可在箭头处对话框栏“引注文字”选项中输入文字，随后点击“插入注释”图标，同时引线紧贴多根要插入注释的管线的底部，就可以进行注释插入了，椭圆红框内即为插入注释的操作结果。

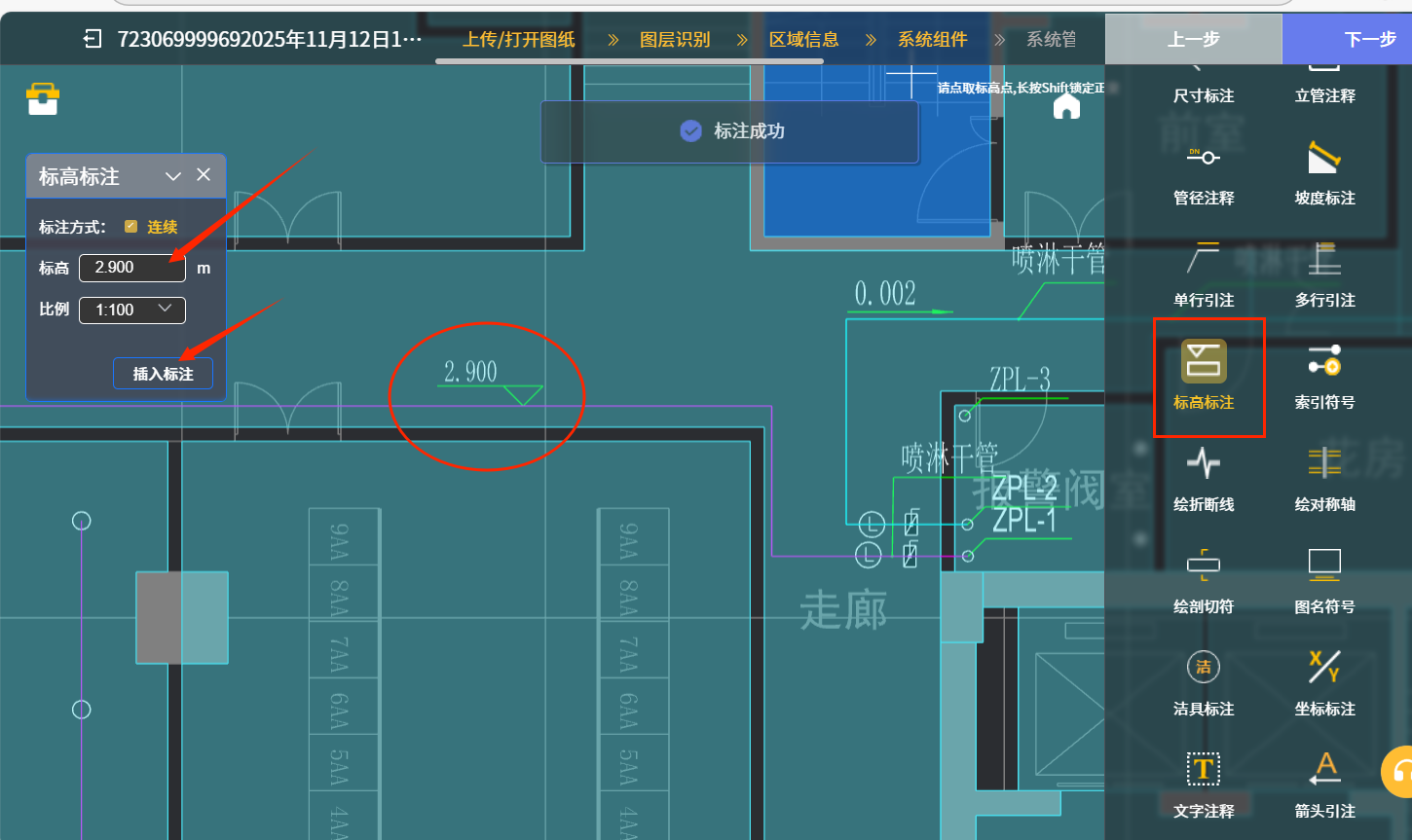

举例七：点“标高标注”图标后，下图八中可在箭头处对话框栏“标高”选项中输入标高的数值，随后点击“插入标注”图标，同时选取需要标注标高的标注点，就可以进行标注插入了，椭圆红框内即为插入标注的操作结果。

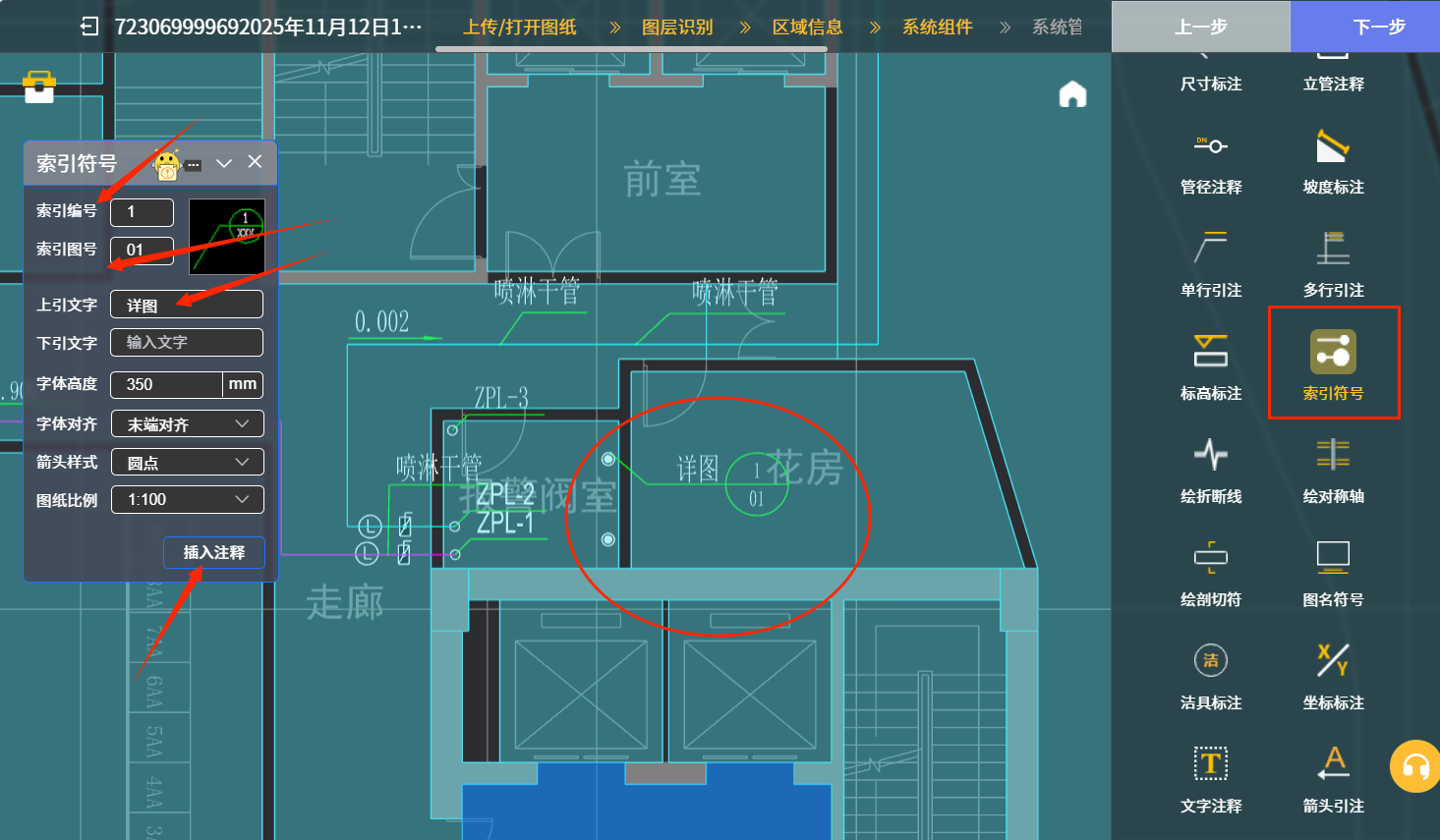

举例八：点“索引符号”图标后，下图九中可在箭头处对话框栏“索引编号”，“索引图号”，“上引文字”和“下引文字”等选项中输入文字和编号，随后点击“插入注释”图标，同时贴临需要索引的设施确定引线起始点，就可以进行索引插入了，椭圆红框内即为插入索引的操作结果。

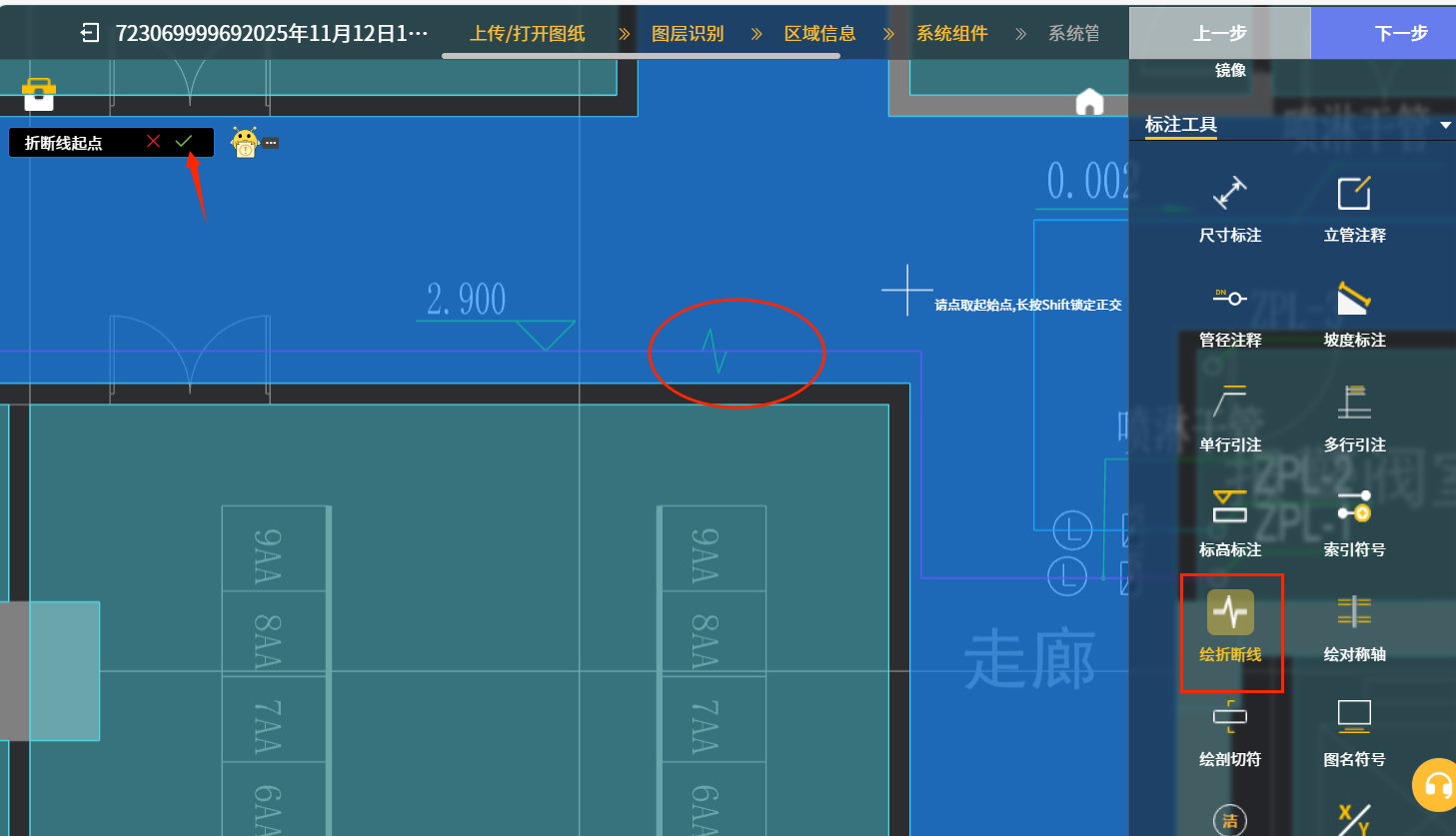

举例九：点“绘折断线”图标后，下图十中在需要绘折断线符号的管线上选取折断线的起点和终点，选好后点击箭头处“√”予以确认；此时椭圆红框内管线新增折断线符号。

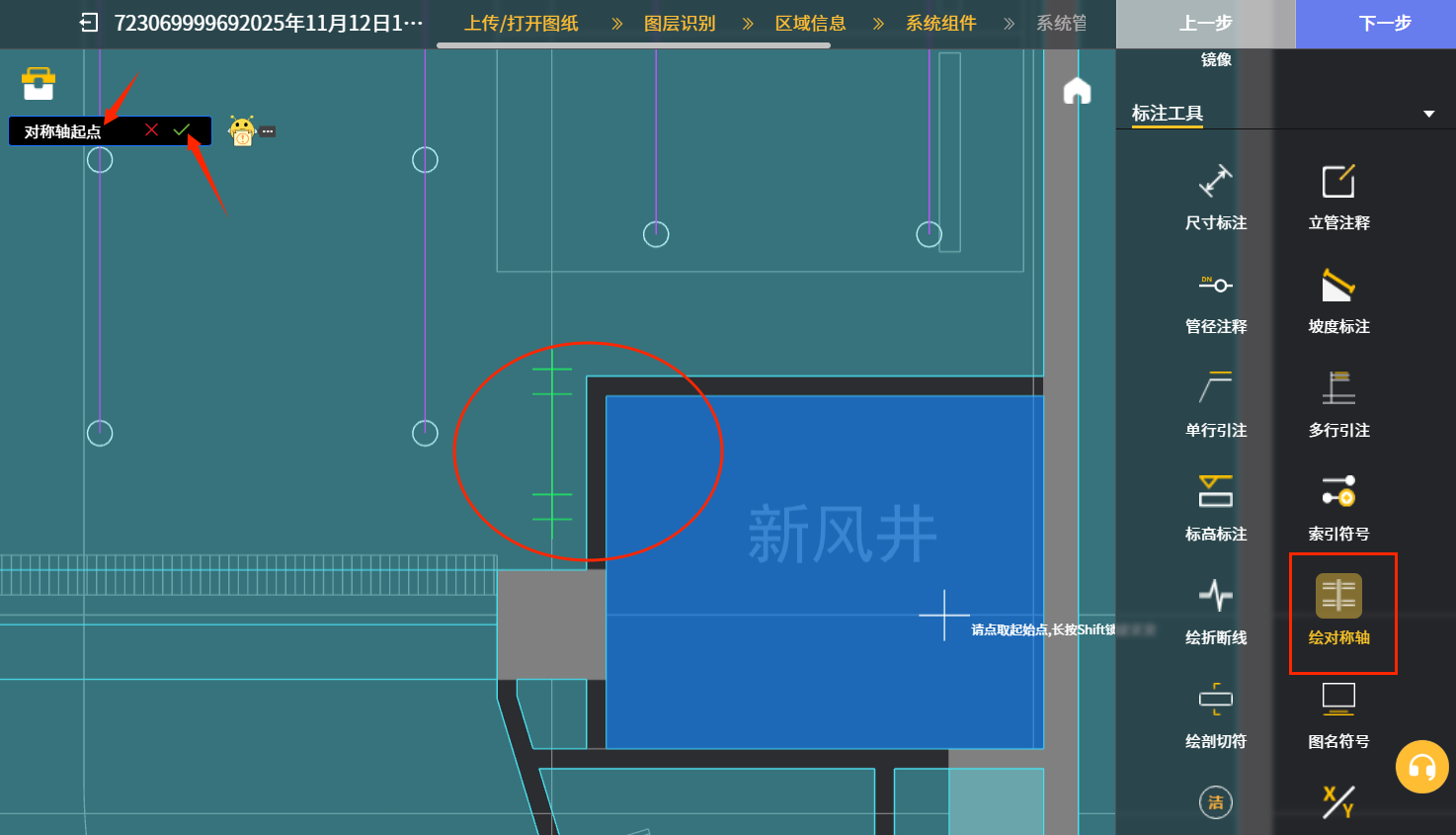

举例十：点“绘对称轴”图标后，下图十一中先选取对称轴的起点和终点，选好后点击箭头处“√”予以确认；此时椭圆红框内即生成对称轴符号。

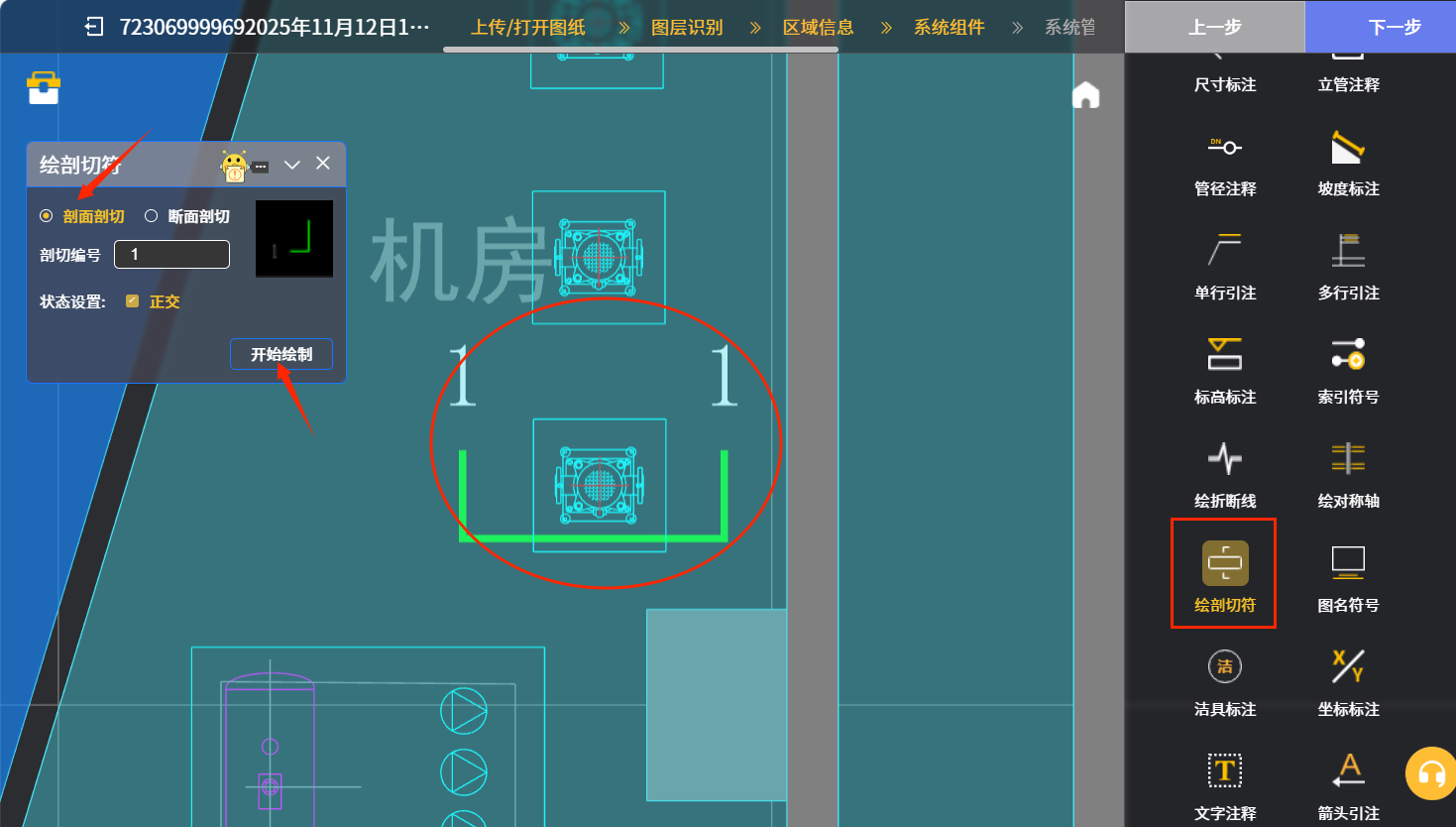

举例十一：点“绘剖切符”图标后，在下图十二中对话框中箭头处点选“剖面剖切”或“断面剖切”选项，同时在“剖切编号”等选项中输入编号数字；随后点击“开始绘制”图标，在需要绘制剖切符的区域确定第一个和第二个剖切点，就可以进行剖切符绘制了，椭圆红框内即为生成的操作结果。

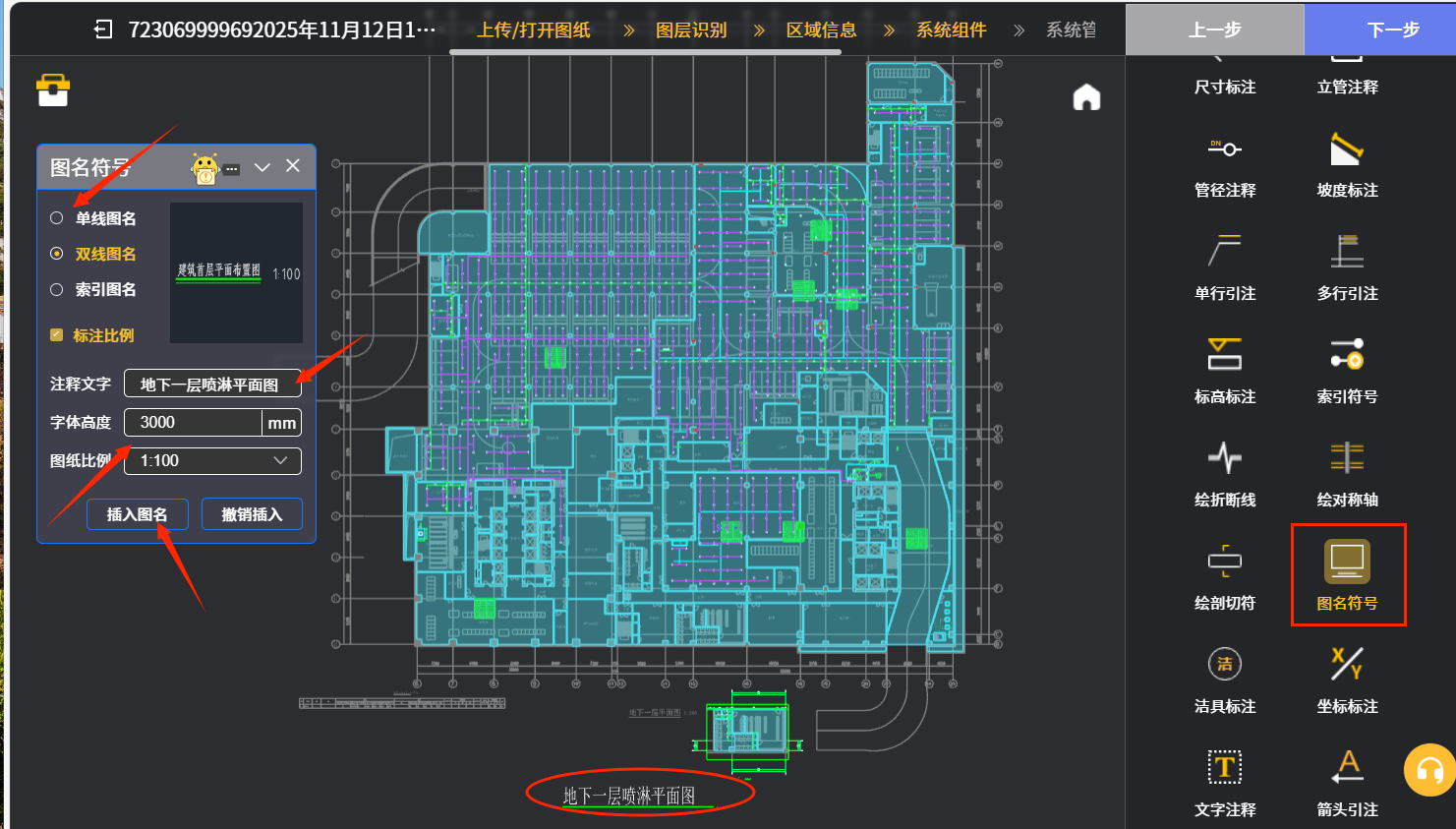

举例十二：点“图名符号”图标后，在下图十三对话框中箭头处可以点选3种选项，分别生成单线图名，双线图名，索引图名。“注释文字”栏内需输入图纸名称；其他栏需设置图名的字体高度和图纸比例等条件信息。随后点击“插入图名”图标，在图纸下部合适区域就可以插入图名了；椭圆红框内即为生成的操作结果。

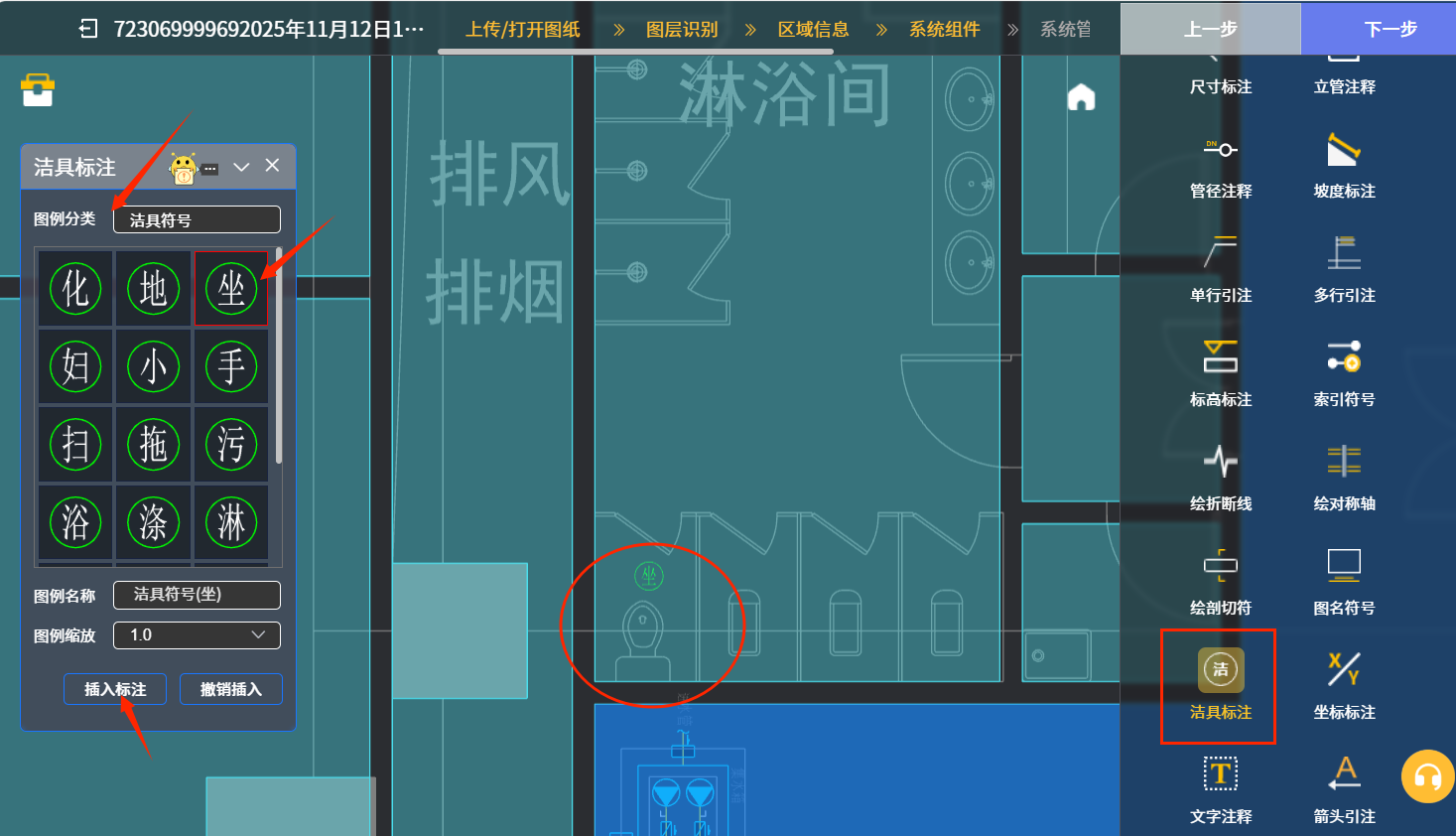

举例十三：点“洁具标注”图标后，在下图十四对话框中箭头处可以选择多种洁具的中文标注，比如坐便器可用圆圈内“坐”来表示；“图例缩放”栏内需确定缩放比例。随后点击箭头处“插入标注”图标，在卫生间坐便器附近就可以插入洁具标注了；椭圆红框内即为生成的操作结果。

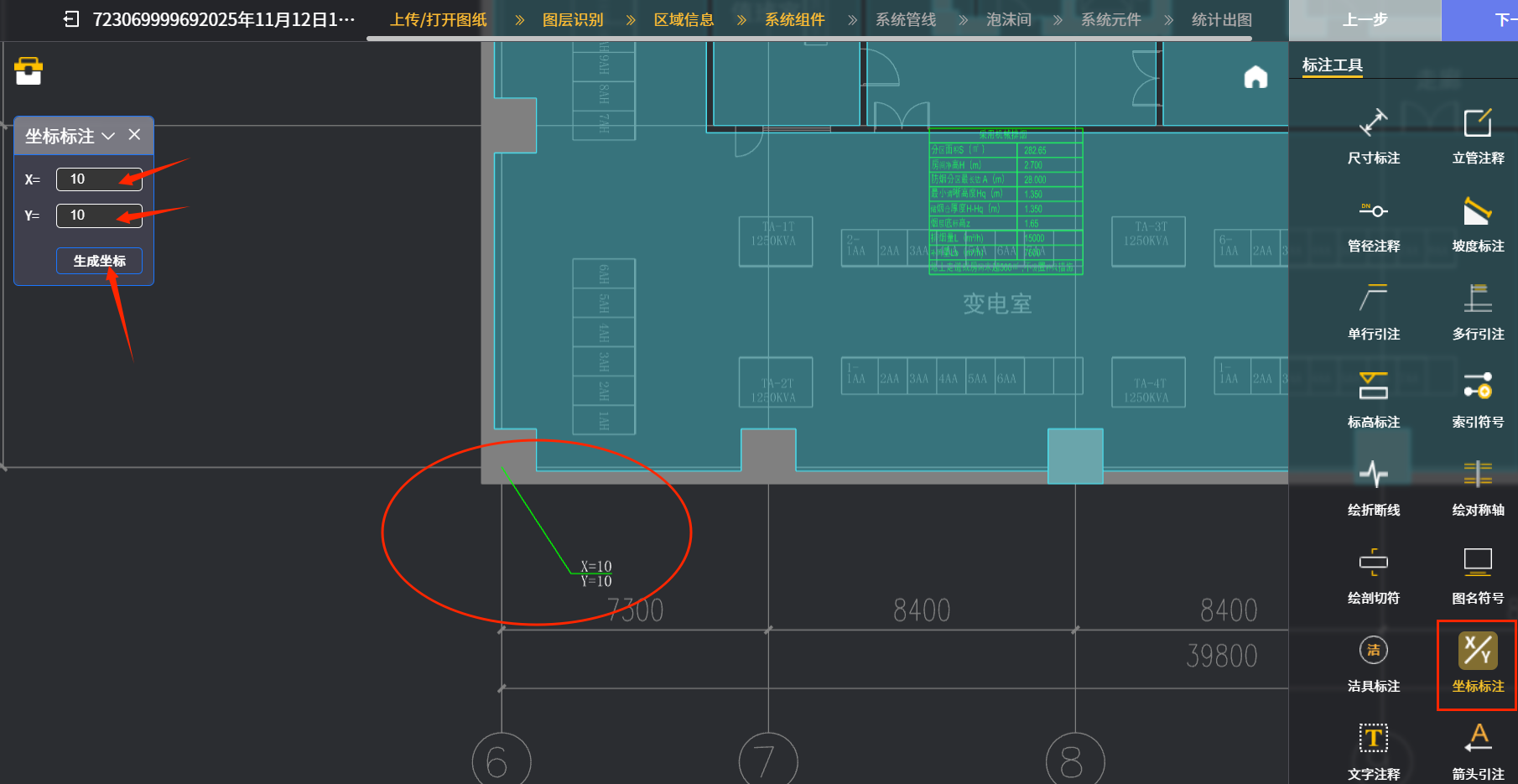

举例十四：点“坐标标注”图标后，在下图十五对话框中箭头处需输入X轴和Y轴的坐标数值。随后点击箭头处“生成坐标”图标，然后选取需标注坐标的点，就可以生成该点的坐标了；椭圆红框内即为生成的操作结果。

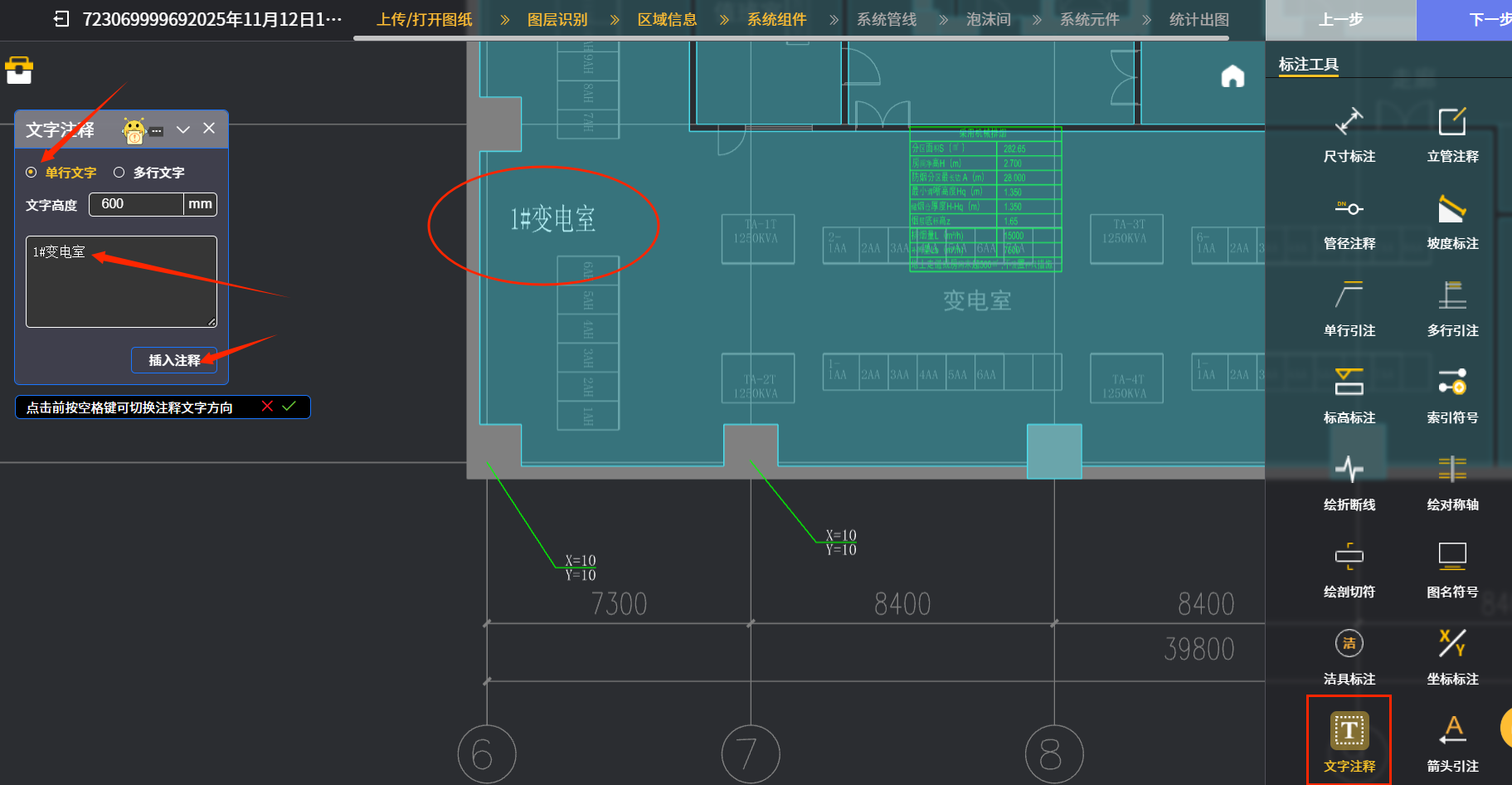

举例十五：点“文字注释”图标后，在下图十六对话框中箭头处可以点选2种选项，分别是单行文字和多行文字。“文字高度”栏需输入文字的高度。随后点击箭头处“插入注释”图标，然后明确插入注释的位置，就可以生成注释文字了；椭圆红框内即为生成的操作结果。

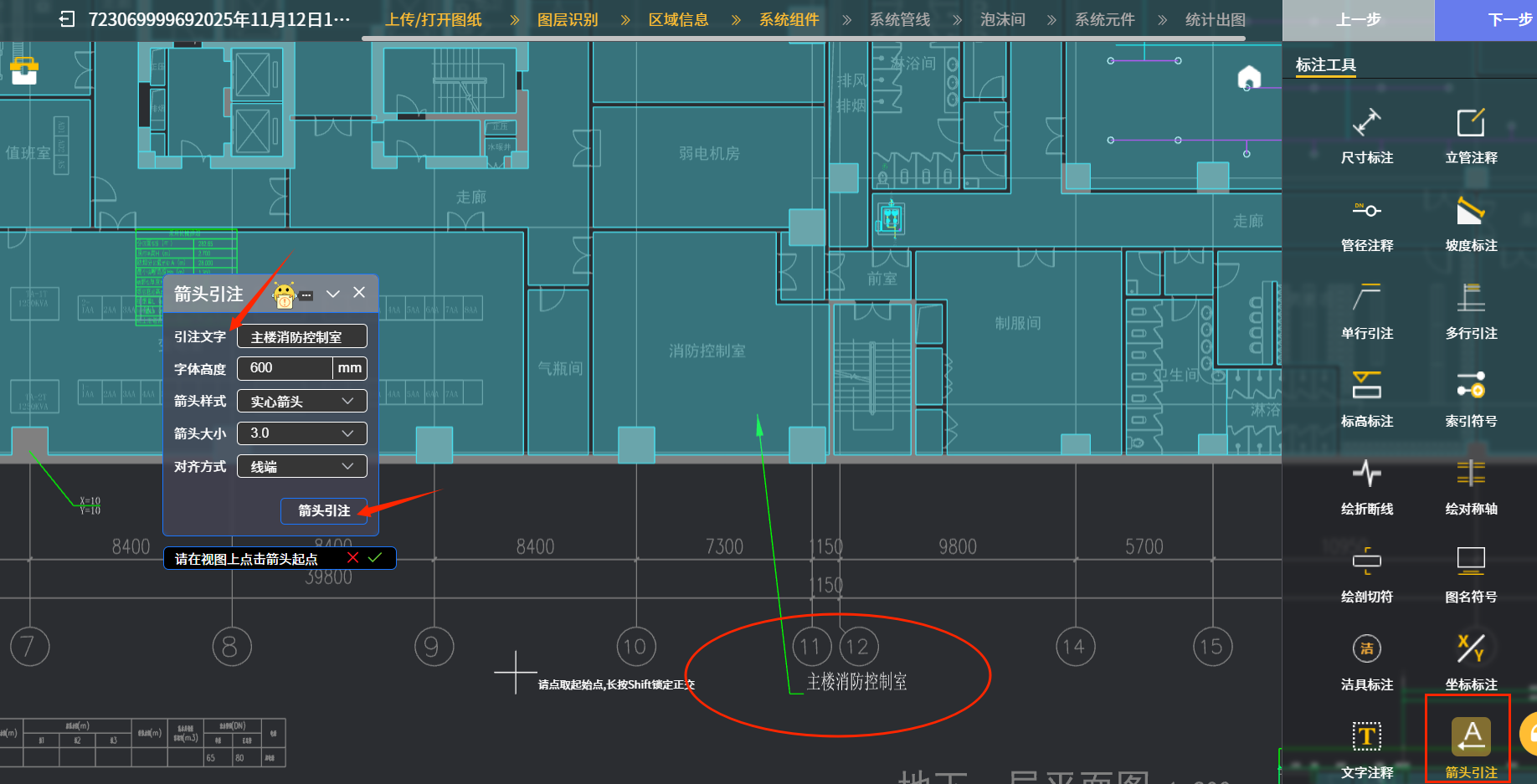

举例十六：点“箭头引注”图标后，在下图十七对话框中箭头处“引注文字”栏需输入引注的说明文字；对话框其他栏需设置字体高度，箭头大小及样式，对齐方式等条件信息。随后点击箭头处“箭头引注”图标，然后在图中明确箭头的起点位置，就可以生成引注文字了；椭圆红框内即为生成的操作结果。
