通用流程-区域信息-显示设置/编辑工具

一. 显示设置

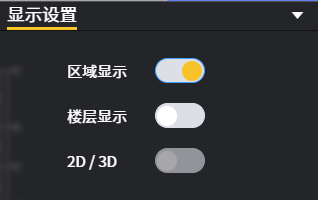

在完成上一步“图层识别”步骤后，点击“下一步”按钮，图纸自动跳转至“区域信息”界面，此时右侧的按钮处于“区域显示”状态。

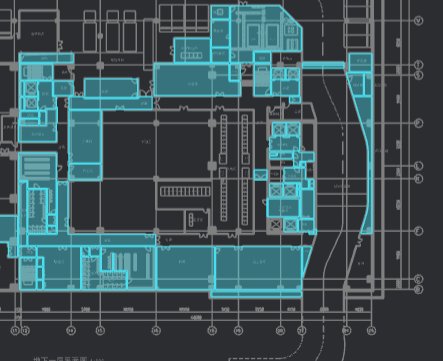

左侧图纸中展示了多个高亮的蓝色“闭合多边形”。当该按钮被关闭时，图纸将恢复至完整显示状态。

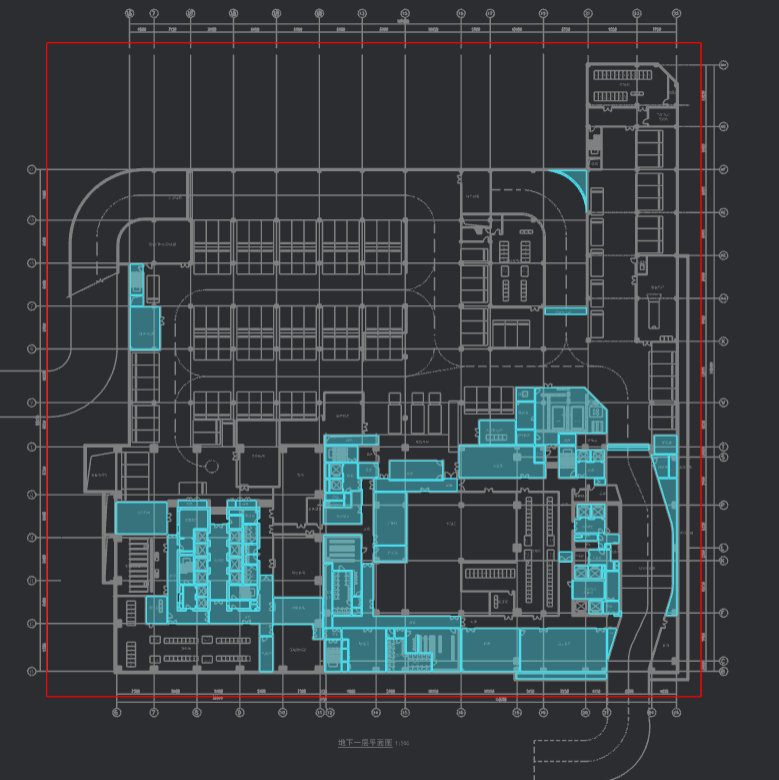

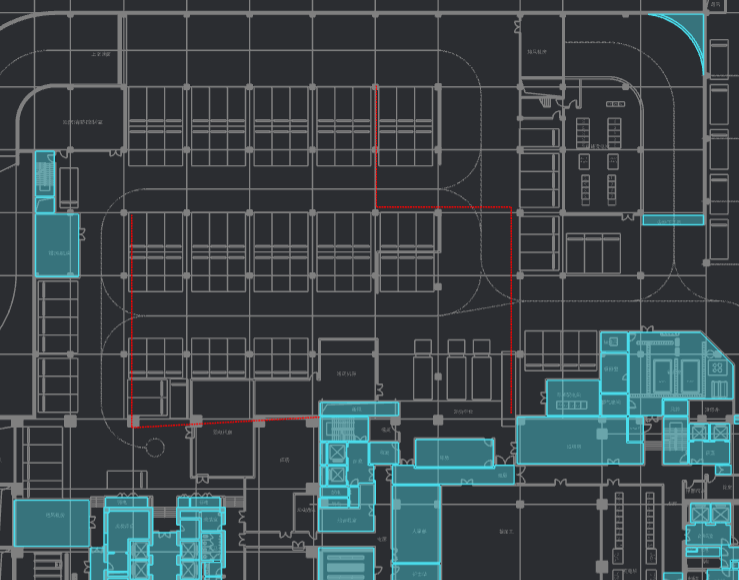

点击“楼层显示”，红框区域内的图纸即为已选中的楼层。

“2D/3D” 按钮当前显示为灰色，表示该功能正处于开发阶段，暂时无法使用。

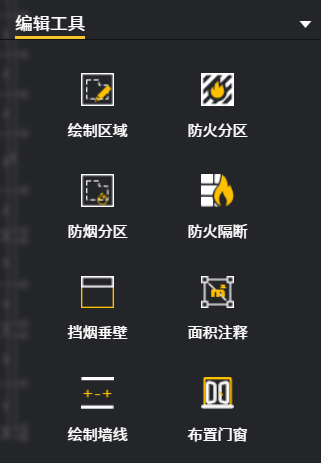

二. 编辑工具

1. 绘制区域

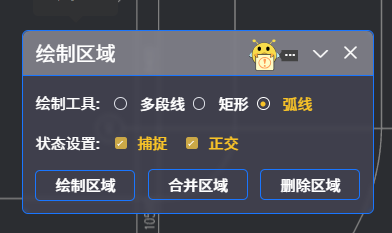

点击“绘制区域”按钮，将弹出如下对话框。

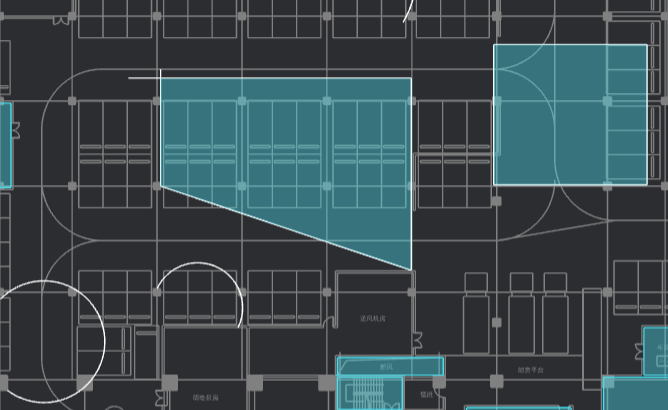

此对话框允许用户通过选择“绘制区域”选项，可以使用“多段线”工具绘制一个多边形区域，完成闭合后点击绿色勾号确认，该区域即添加成功。选择“矩形”选项，可直接绘制一个矩形区域；选择“弧线”选项，则可以绘制带有弧线的闭合区域。

点击"合并区域"按钮可以将相邻的闭合多边形合并为一个区域。按住 Ctrl 键多选几个闭合多边形，最后点击绿色勾选按钮，即可完成合并。

点击“删除区域“按钮，然后在已显示的区域中选择任意一个区域，按住Ctrl键可多选几个闭合多边形，最后点击绿色勾选按钮，选中的高亮区域将全部消失。

2. 防火分区

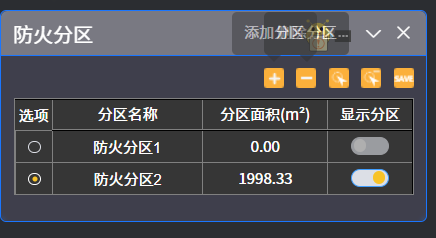

点击“防火分区”按钮，将弹出以下对话框，可增加，删除，修改防火分区范围。

点击黄色的“+”或“-”按钮可以添加或删除一个防火分区。在“分区名称”栏中，您可以为相应的防火分区命名。点击下方的“增加区域”或“删除区域”按钮，可以向该防火分区添加房间。选择房间的方式包括框选或点选。完成选择后，点击“save”按钮以保存设置，此时该防火分区的面积将自动计算并显示，如上图所示。

3. 防烟分区

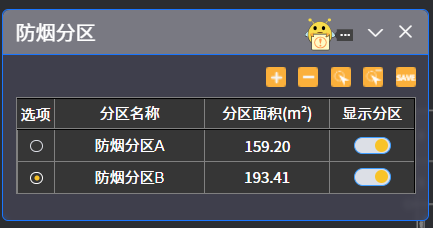

点击“防烟分区”按钮，将弹出如下对话框。可增加，删除，修改防烟分区范围。

点击黄色的“+”或“-” 按钮可以添加或删除一个防烟分区。在“分区名称”栏中输入名称，以对相应的防烟分区进行命名。点击下方的“增加区域”或“删除区域” 按钮，可以向该防烟分区添加房间。选择房间的方式支持框选或点选。完成选择后，点击“save” 按钮以保存设置。该防烟分区的面积将自动计算并显示，如上图所示。

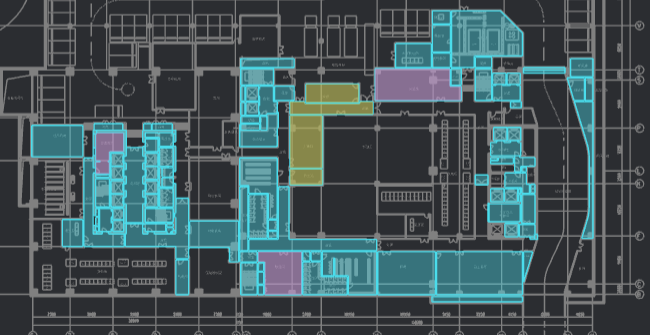

每个命名的防烟分区均以特定颜色显示，不同的防烟分区采用不同的颜色进行高亮标识，例如上图中的粉色和黄色等。（防烟分区应不穿越防火分区，选取房间时必须保证在同一防火分区内选择房间，不可选取不同防火分区的房间）

4. 防火隔断

点击"防火隔断"选项，您可以选择添加"玻璃隔断"或"防火幕"。点击"绘制"按钮，可以绘制多段线，绿色勾号表示绘制成功。若需取消最后一次绘制的防火隔断，只需点击"撤销"按钮。

“防火隔断”以红色虚线标识。

5. 挡烟垂壁

点击"挡烟垂壁"可选择添加"玻璃垂壁"或"电动垂壁"。点击"绘制"按钮可绘制多段线，绿色勾号表示绘制成功。若需取消最后一次绘制的挡烟垂壁，可点击"撤销"按钮。

6. 面积注释

点击“面积注释”，将弹出如下对话框。

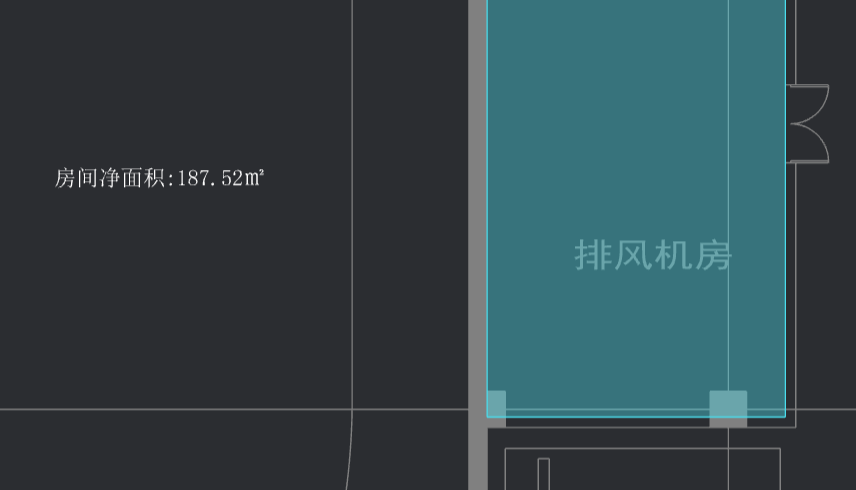

按住 Ctrl 键可以点选多个房间，采用Ctrl + A 则可以全选所有房间。点击绿色勾选图标以确认所选区域的房间，系统将自动计算所有选定房间的净面积总和。随后点击“插入注释”按钮，并在屏幕任意位置点击，即可在此处显示如下文字：房间净面积：XXX平米

7. 绘制墙线

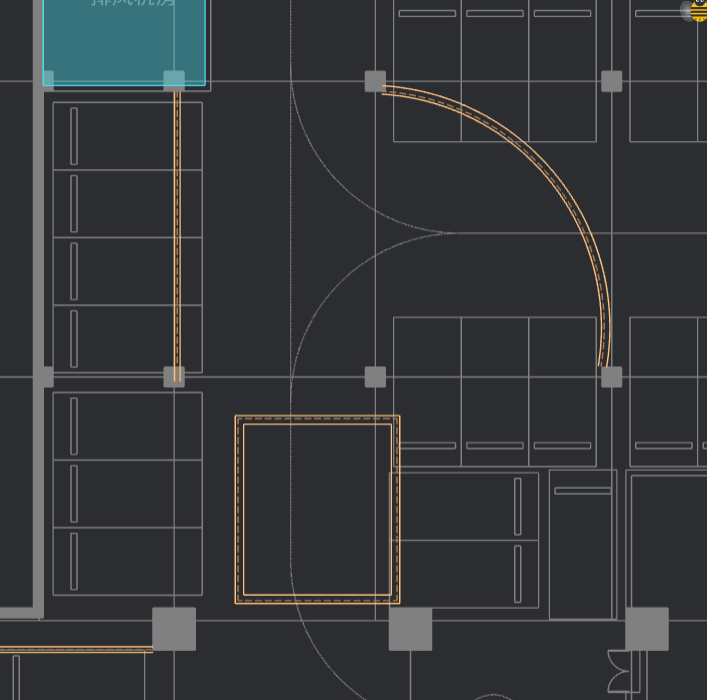

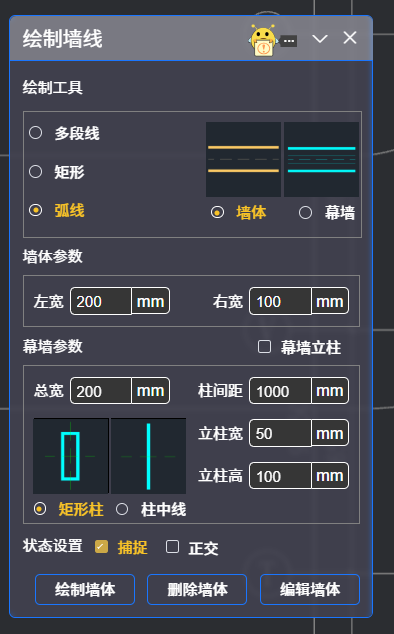

点击“绘制墙线”按钮后，您可以选择“多段线”来绘制一段墙体，选择“矩形”来创建一个四面墙体围合的空间，或者选择“弧线”来绘制一段带有弧度的墙体。每段墙体的绘制均以中心线为基准，左右宽度则可根据具体需求灵活调整。

完成墙体添加后，您可选择“删除墙体”按钮，接着点击需移除的墙体中心线。使用 CTR 键可进行多选，或通过框选区域来选择多个墙体。点击绿色勾选图标，所选区域内的墙体将自动删除。

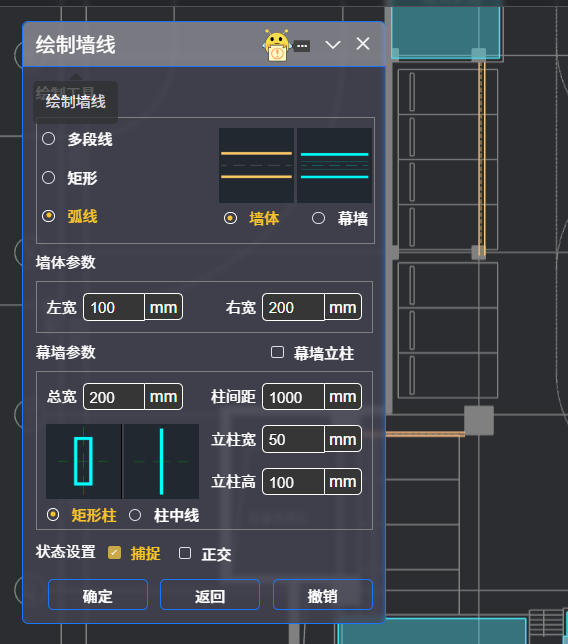

点击“编辑墙体”，点选或框选墙体后，将弹出如下对话框。在此对话框中，您可以修改墙宽参数，完成修改后，点击“确定”以保存更改；若需取消修改，可点击“撤销”。修改完毕后，点击“返回”，即可退回到墙体的绘制、删除及编辑界面。

8. 布置门窗

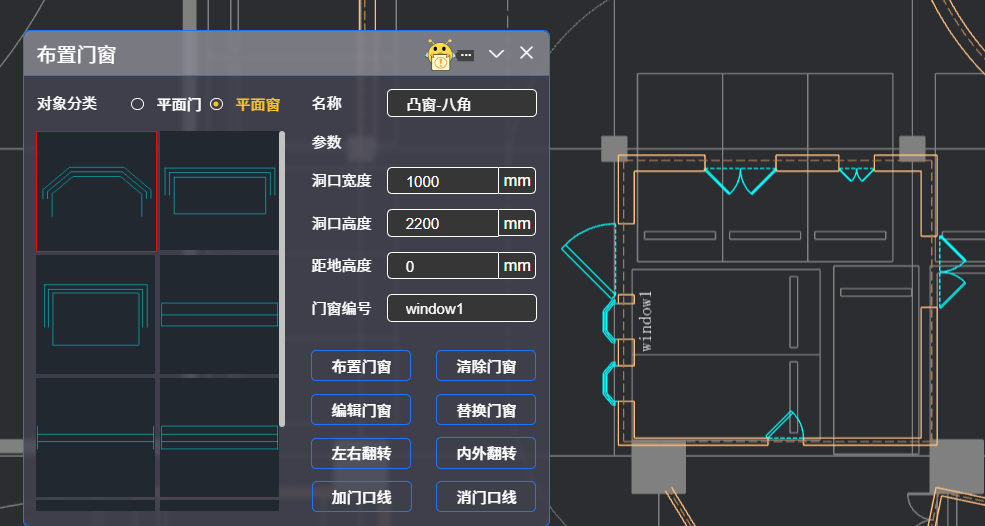

打开“布置门窗”对话框，选择左侧的“平面门”或“平面窗”图例。在参数表中，可以调整洞口的宽度、高度等详细信息，并为门窗进行编号。点击“布置门窗”按钮，在墙体的指定位置单击，随后选择门窗开启方向的区域空间，再次单击该区域，门窗将朝向选定的一侧安装完成，具体如下所示。

点击“清除门窗”按钮后，可通过点选或框选的方式同时删除门和窗。

选择“编辑门窗”选项后，点击目标门窗，支持单个点选或多选框选。完成信息参数的修改后，点击“确定”按钮保存更改，随后点击“返回”以退出编辑模式。

点击您希望替换的门窗样式，然后点击“替换门窗”按钮。在图纸中选择您希望被替换的门窗，支持单个点选或多个框选，以完成门窗替换操作。若尝试同时替换不同类型的门窗，系统将显示“失败”提示。

点击“左右翻转” 按钮，可实现对单边门或窗（非轴对称图形）的开启方向进行左右替换。

点击“内外翻转” 按钮，可实现对门或窗相对于墙体两侧的镜像翻转。

点击“加门口线” 按钮，可为已绘制的门添加门口线，再点击 “消门口线” 按钮，则可取消已添加的门口线。
