消防喷淋系统 / 气体灭火系统 - 系统组件 - 组件生成

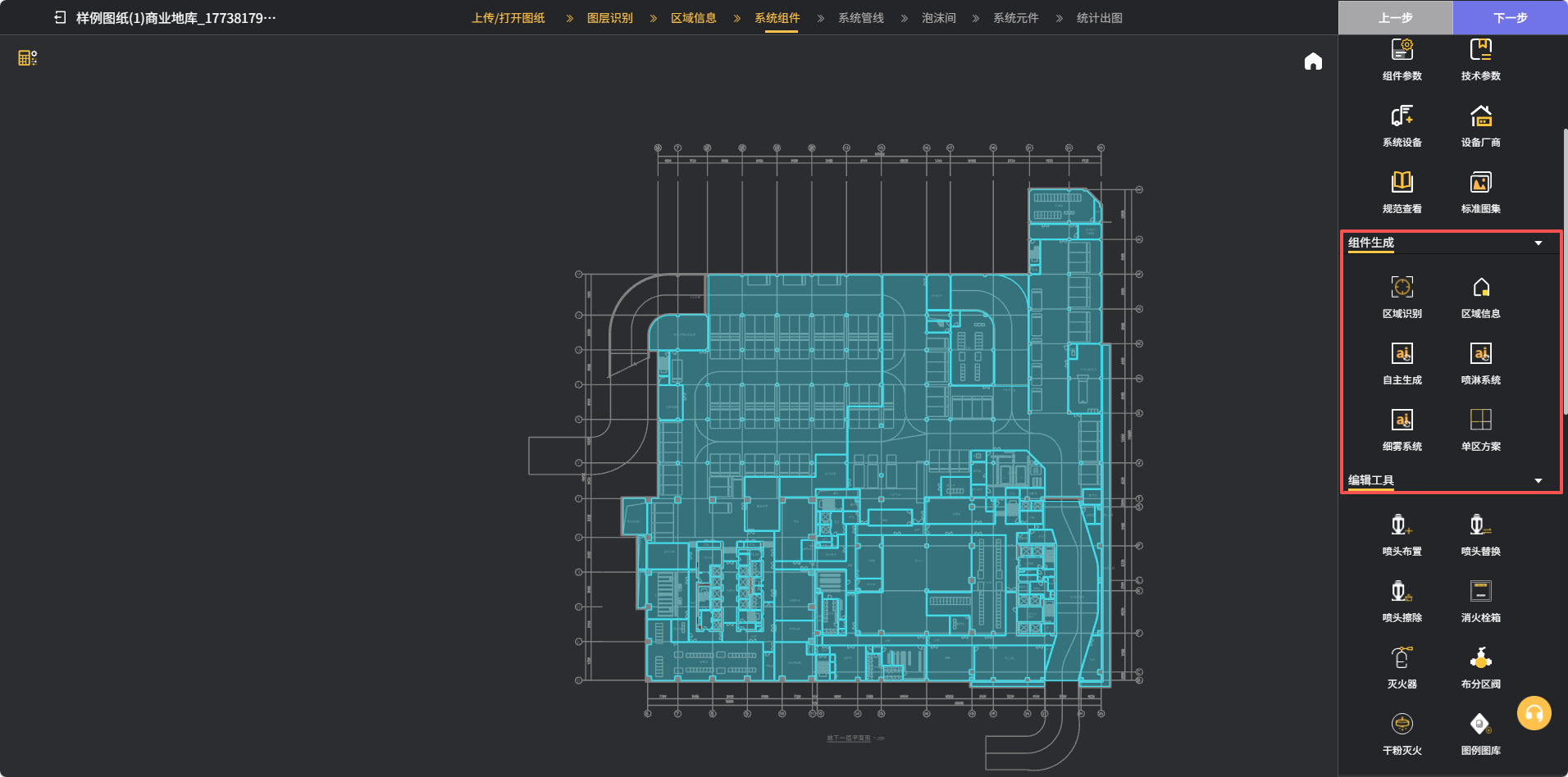

“区域信息”页点击“下一步”图标就进入“系统组件”页面，经过图层识别后的框选范围会呈现下图一的蓝色区域.；该页面“组件生成”栏包含下图一红框内的6个图标，主要是对图中的内容进行区域识别，核实区域信息，单个自主生成水专业设备以及消防喷淋，细水雾系统图等。

下面逐一举例演示：

1. 区域识别

示例一：点击「区域识别」图标后，弹出图二所示对话框。区域选择支持框选与点选两种方式：选中后，可布置自动喷淋的区域以蓝色显示；图中被识别的水管井、水设备房及卫生间等区域则以黄色区分。此步骤为后续系统自动生成的前置操作，用于明确各系统所需设置的对应区域。

2. 区域信息

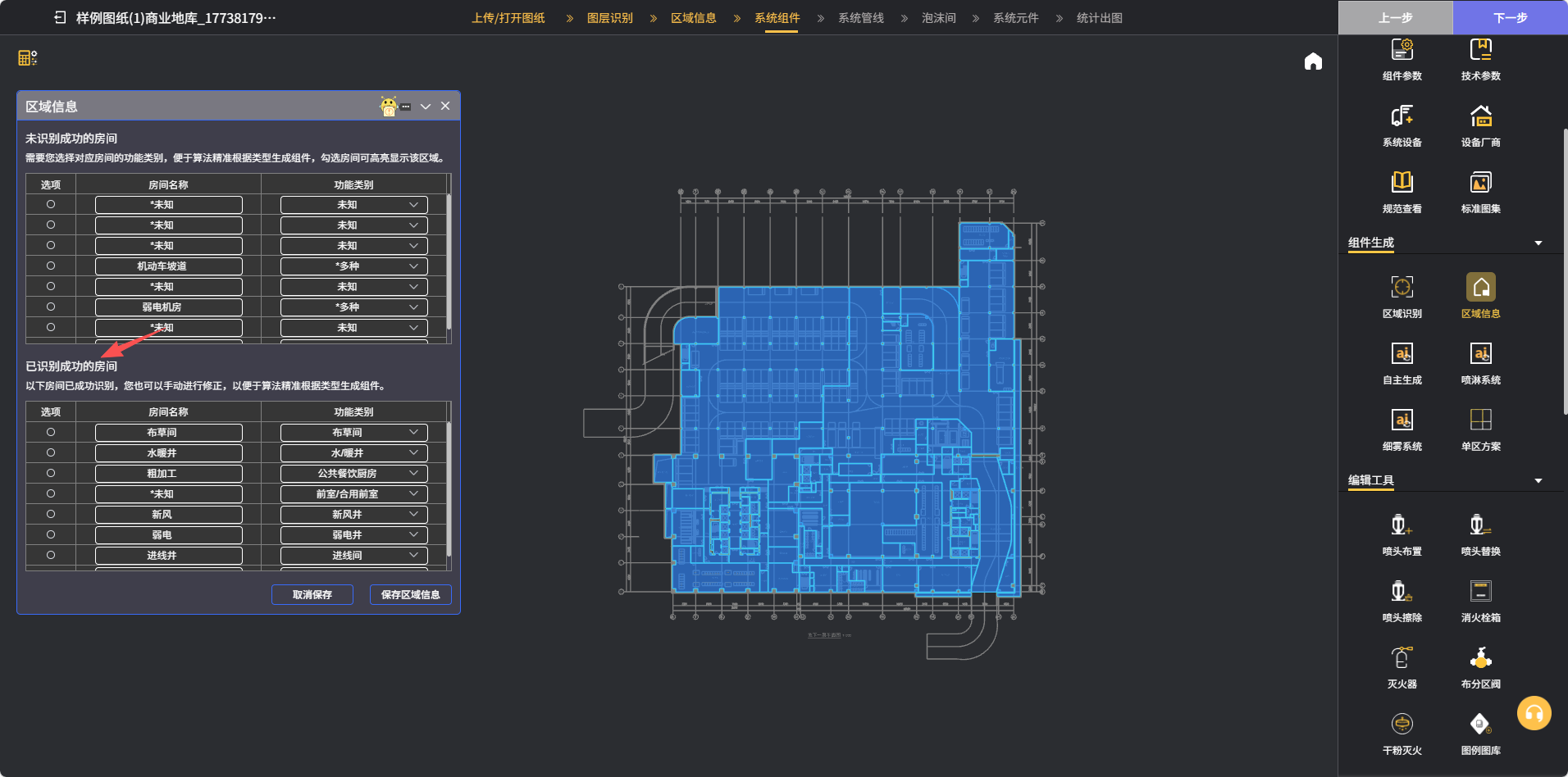

举例二：点「区域信息」图标后，出现下图三对话框。图中箭头处表示系统已经自动识别成功的房间信息；有不对的地方可以手动调整，并按“保存区域信息”图标保存。这个步骤明确了各个房间及部位的使用功能，为后续自动生成消防系统明确了消防设备的适用空间和布置要求。

示例三：点击「自主生成」图标后，弹出图四所示对话框。图中箭头处可选择需自主生成的消防系统类型，并设置是否进行标注；最后点击「生成方案」图标，即可按照所选参数自动生成喷淋设施及喷头标注，效果详见椭圆框内。本步骤在前两步操作基础上，根据不同区域的消防要求，按用户设定自动生成对应消防系统图纸。

图五为自主生成的喷淋平面图局部放大图，展示了喷头布置及喷头间距标注效果。需特别注意：图中箭头所示的弱电机房未设置喷淋系统，原因是在前期 “区域识别” 步骤中，已明确该区域不属于喷淋系统布设范围。

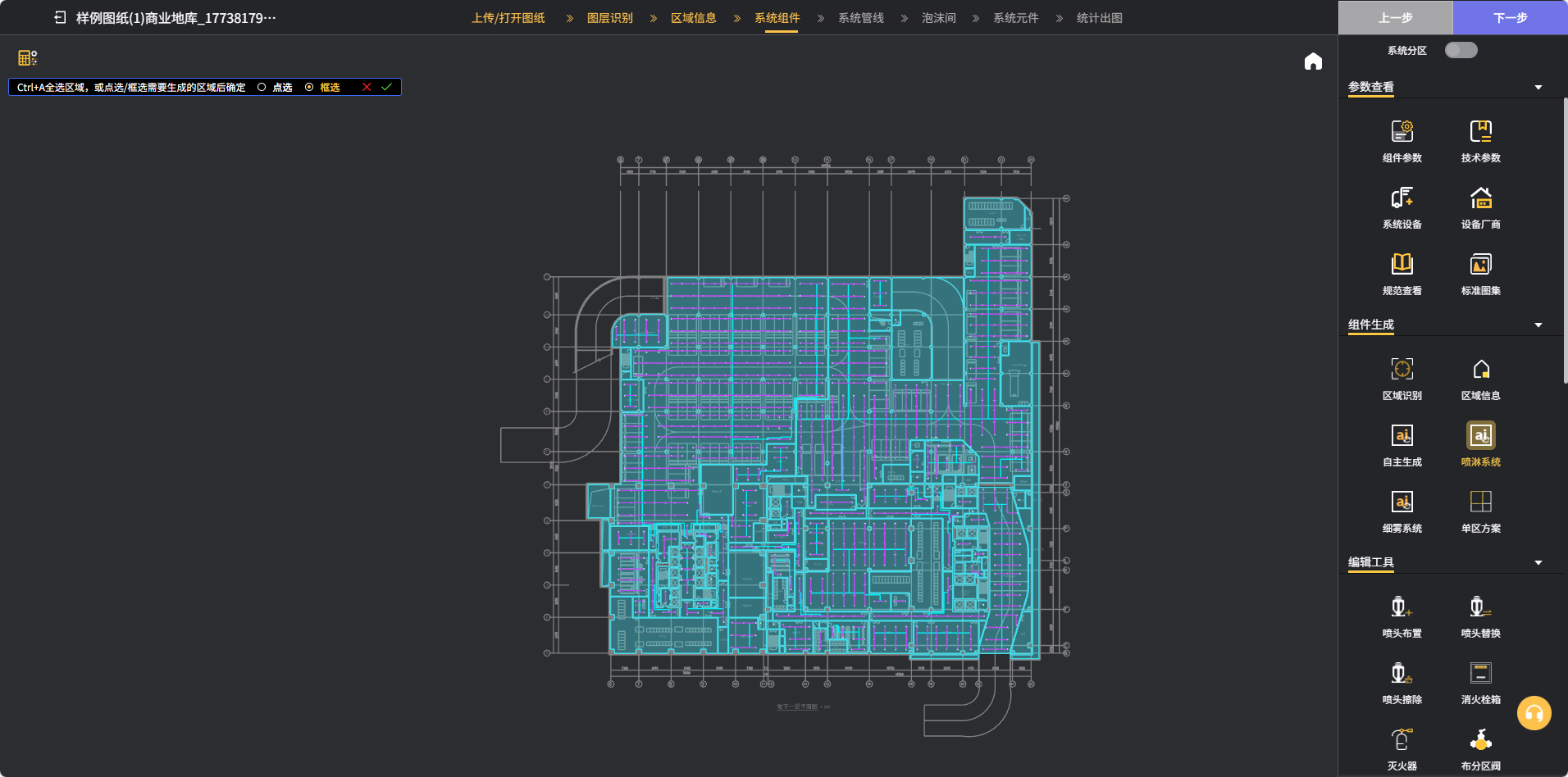

举例四：点击「喷淋系统」图标后，弹出图六所示对话框。图中箭头处的蓝色区域为已选定的喷淋系统布设区域。完成区域框选或点选后，点击「√」图标即可确认并保存设置。本步骤的主要作用是明确喷淋系统的布设范围并自动布置喷头和支管干管。

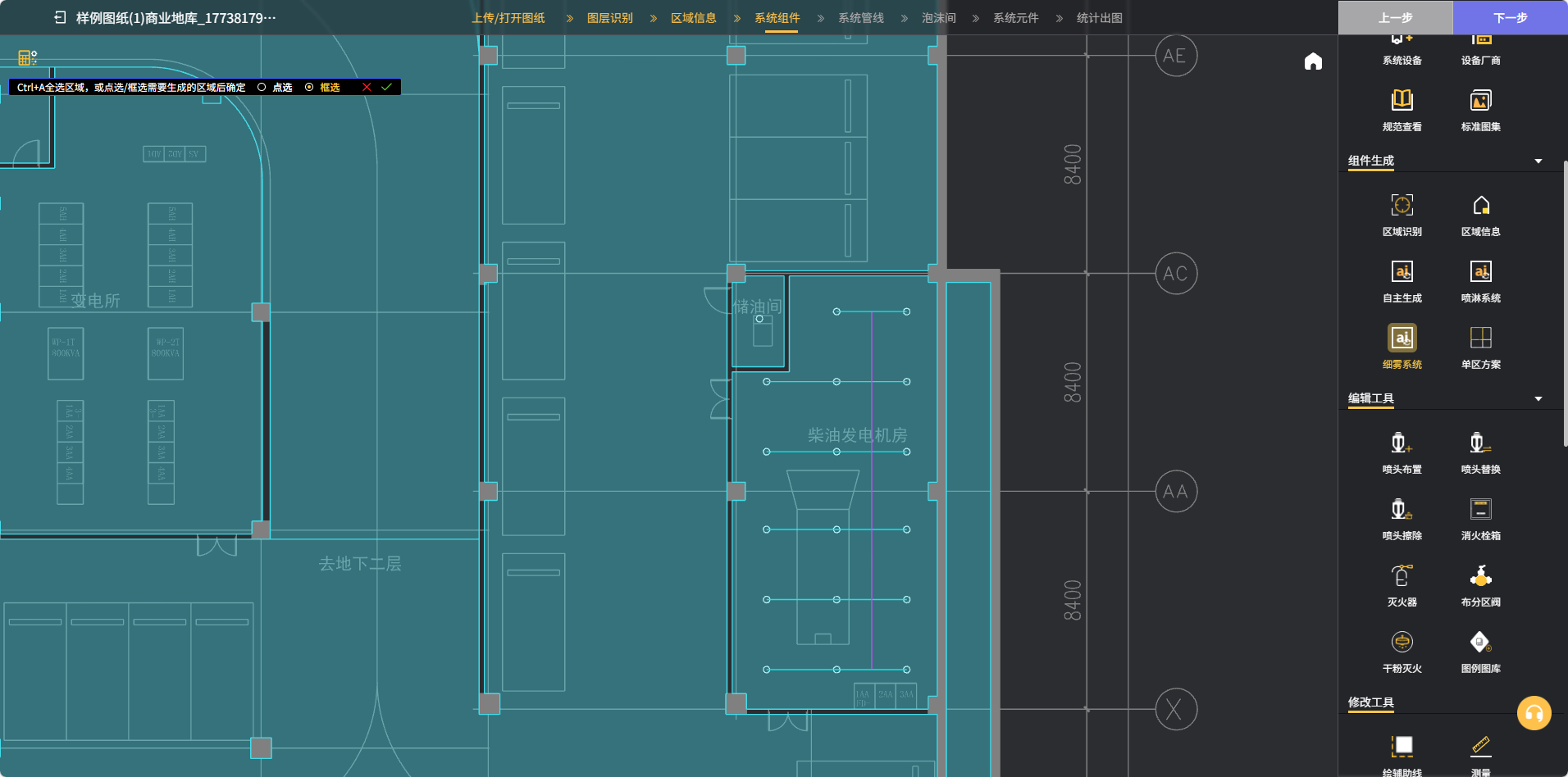

举例五：点击「细雾系统」图标后，弹出图七所示对话框。图中箭头处的蓝色区域为已选定的细雾系统布设区域。完成区域框选或点选后，点击红色小箭头处的「√」图标即可确认并保存设置。本步骤的主要作用是明确细雾系统的布设范围及。

举例六点击「单区方案」按钮，系统将自动依据现行设计规范与标准，生成四套差异化的优化方案。使用者可结合现场实际工况、布局特点及具体规范要求，从中挑选最匹配的方案进行后续的图纸绘制与深化设计。
