消防喷淋系统 / 气体灭火系统 - 系统组件 - 编辑工具

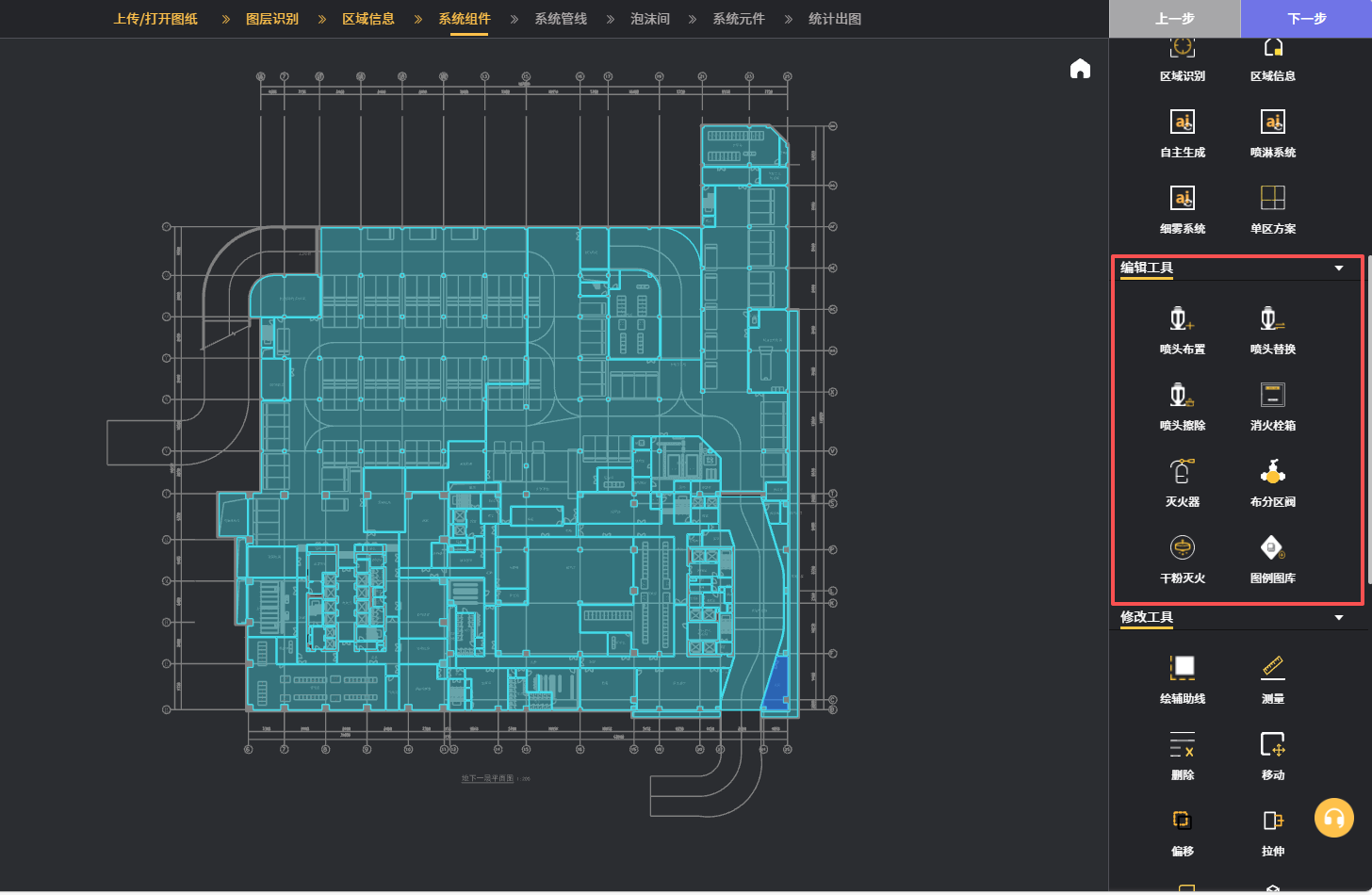

点击“区域信息”页的“下一步”图标就进入“系统组件”页面，经过自主生成后的图纸框选范围会呈现自动生成的喷淋等消防系统的平面图；该页面“编辑工具”栏包含下图一红框内的8个图标，主要是对图中的消防设施（喷头，消火栓，灭火器，气体灭火）等进行修改及补充，编辑用途。

下面逐一举例演示：

1. 喷头布置

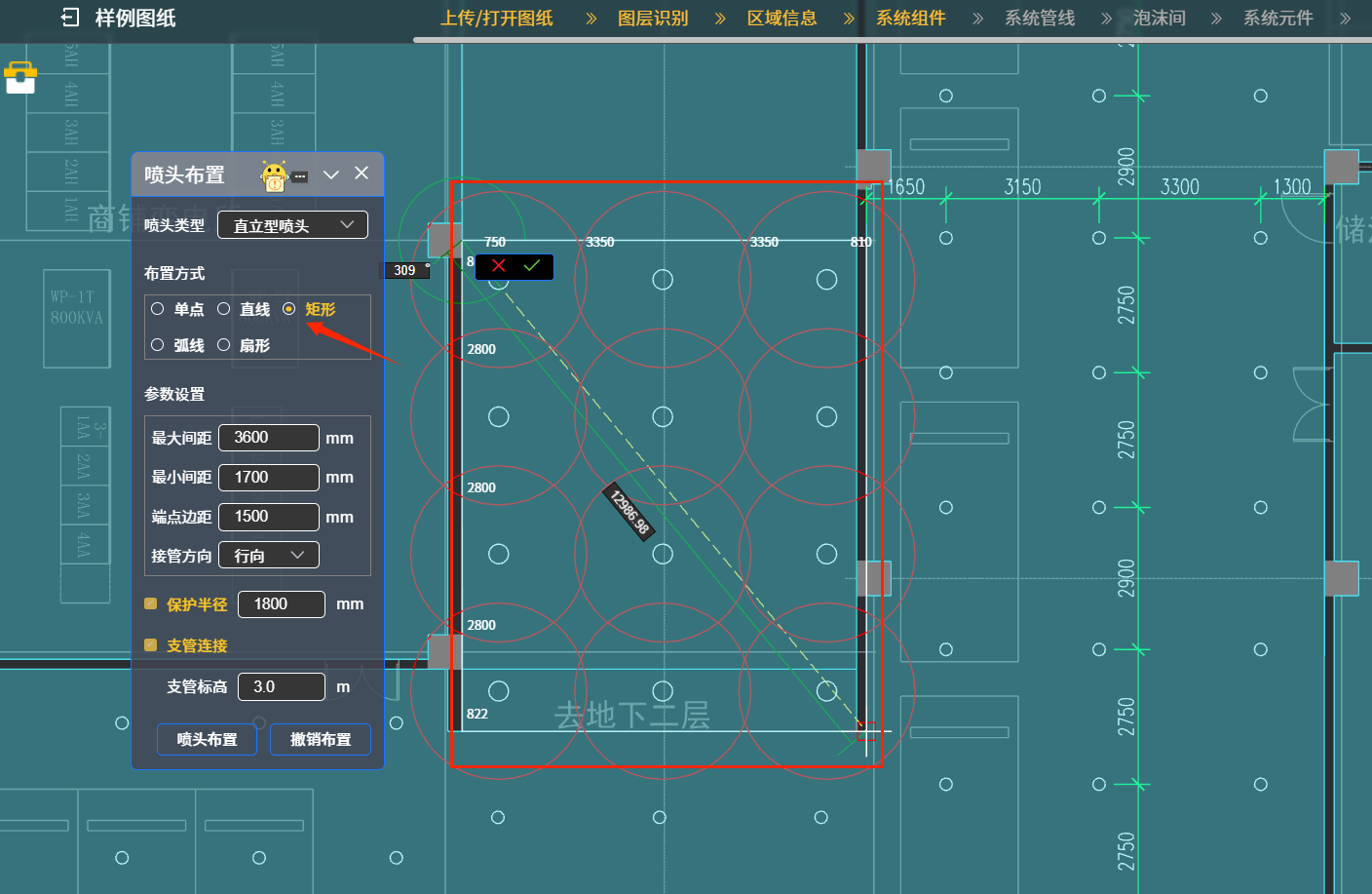

举例一：点“喷头布置”图标后，出现下图二对话框。图中箭头处可选择多种喷头的布置方式；这里演示选择了矩形布置的方式，在红框内的车道坡道上增设喷头；如果增设的喷头布置有误，可以点击“撤销布置”图标来取消。

2. 喷头替换

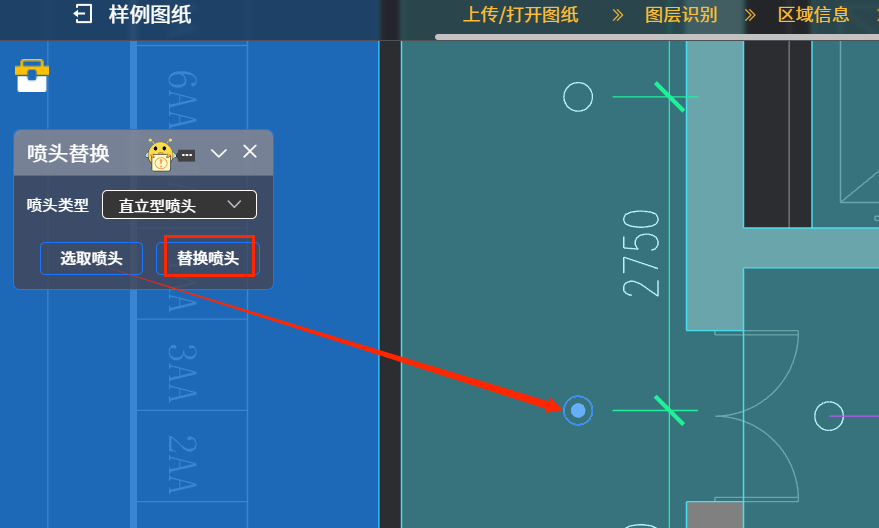

举例二：点“喷头布置”图标后，出现下图三对话框。图中对话框“喷头类型”项应选择喷头替换后的类型，此处选择了“直立型喷头”选项；随后点击“选取喷头”图标后，按箭头指示处选择需替换的喷头；最后点击红框内“替换喷头”图标，图面上需替换的喷头就会变成直立型喷头。

3. 喷头擦除

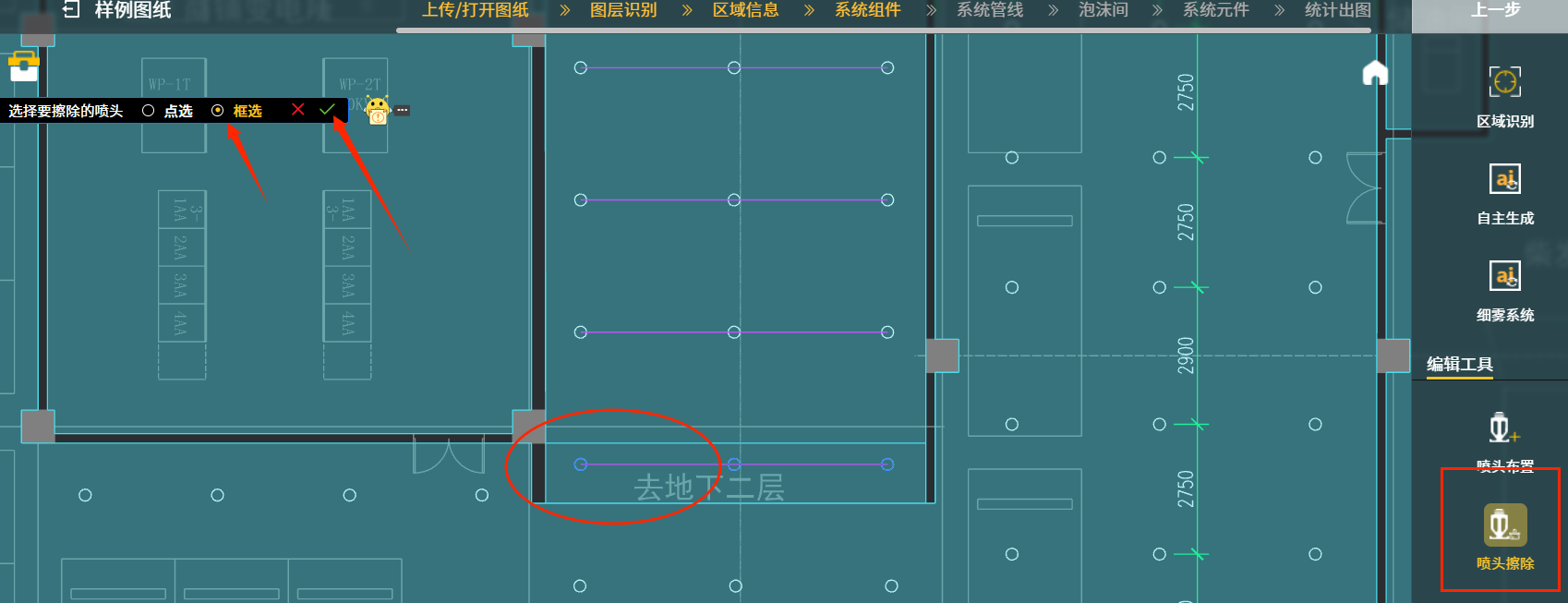

举例三：点“喷头擦除”图标后，出现下图四对话框。先用点选或者框选的方式选择椭圆框内需擦除的喷头，然后点击“√”图标予以确认，即可擦除选中之喷头。

4. 消火栓箱

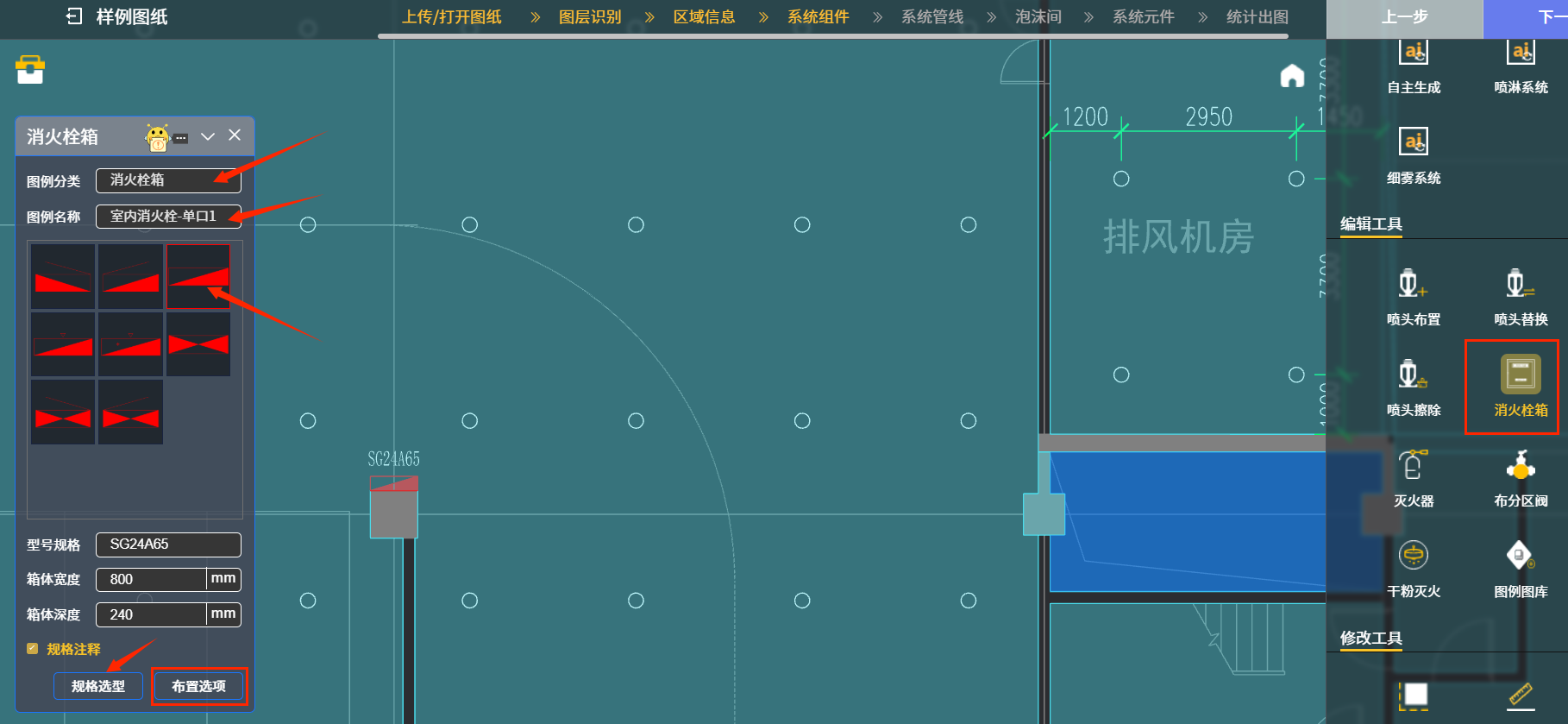

举例四：点“消火栓箱”图标后，出现下图五对话框。先在箭头处“图例分类”和“图例名称”选项内选好需要采用的消火栓图例，再在对话框下部“规格选型”项选择消火栓的型号，然后点击“布置选项”图标就可以在图中公共区域增设消火栓箱。特别注意消火栓箱图例空心处要对外开门，开门120度范围内不能有障碍物影响消火栓正常使用。

5. 灭火器

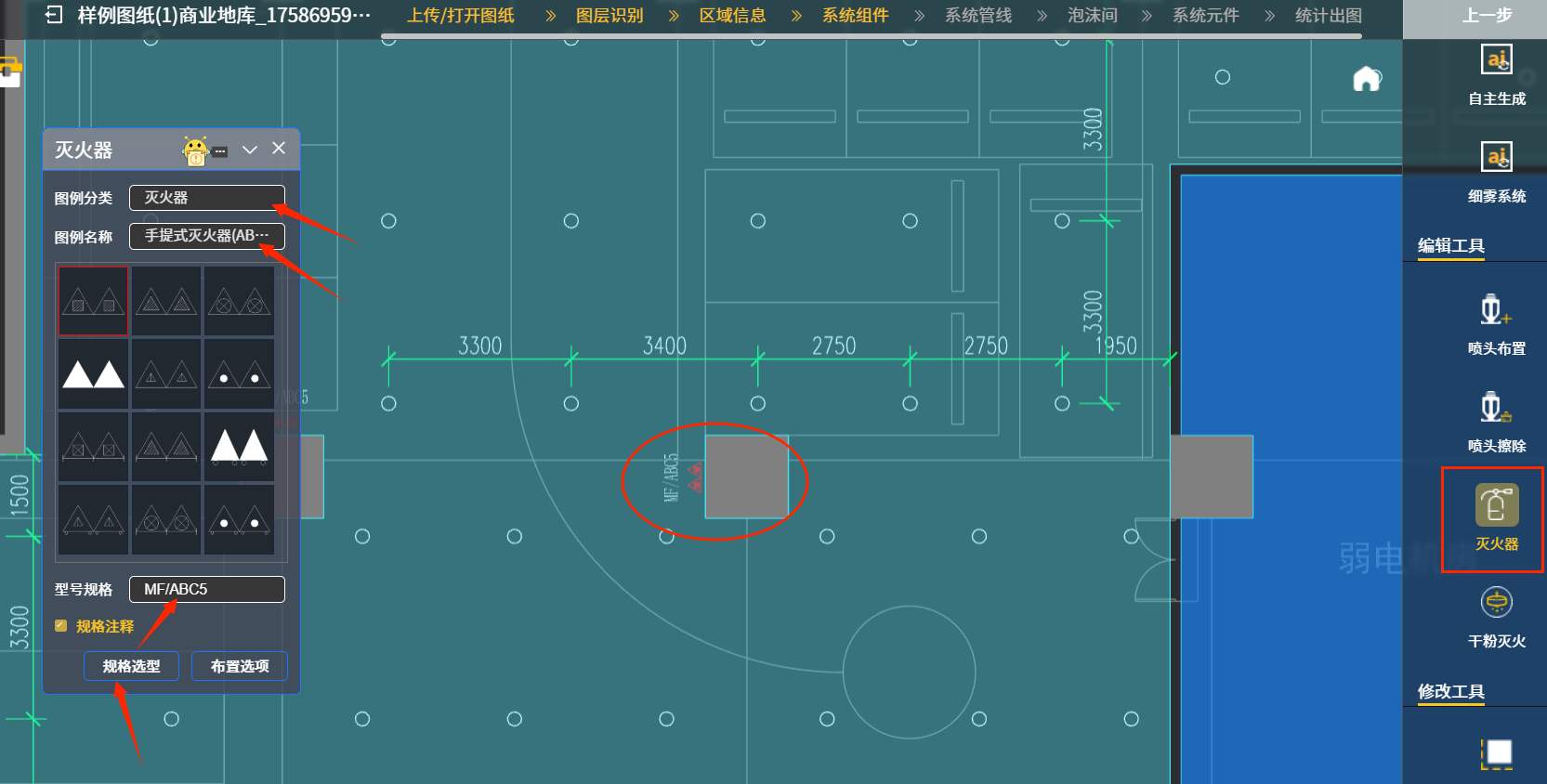

举例五：点“灭火器”图标后，出现下图六对话框。先在箭头处“图例分类”和“图例名称”选项内选好需要采用的灭火器图例和灭火器类型，再在对话框下部“规格选型”项选择灭火器的型号，然后点击“布置选项”图标就可以在图中公共区域增设灭火器，生成结果示例可见椭圆框内灭火器图例及型号。

6. 布分区阀

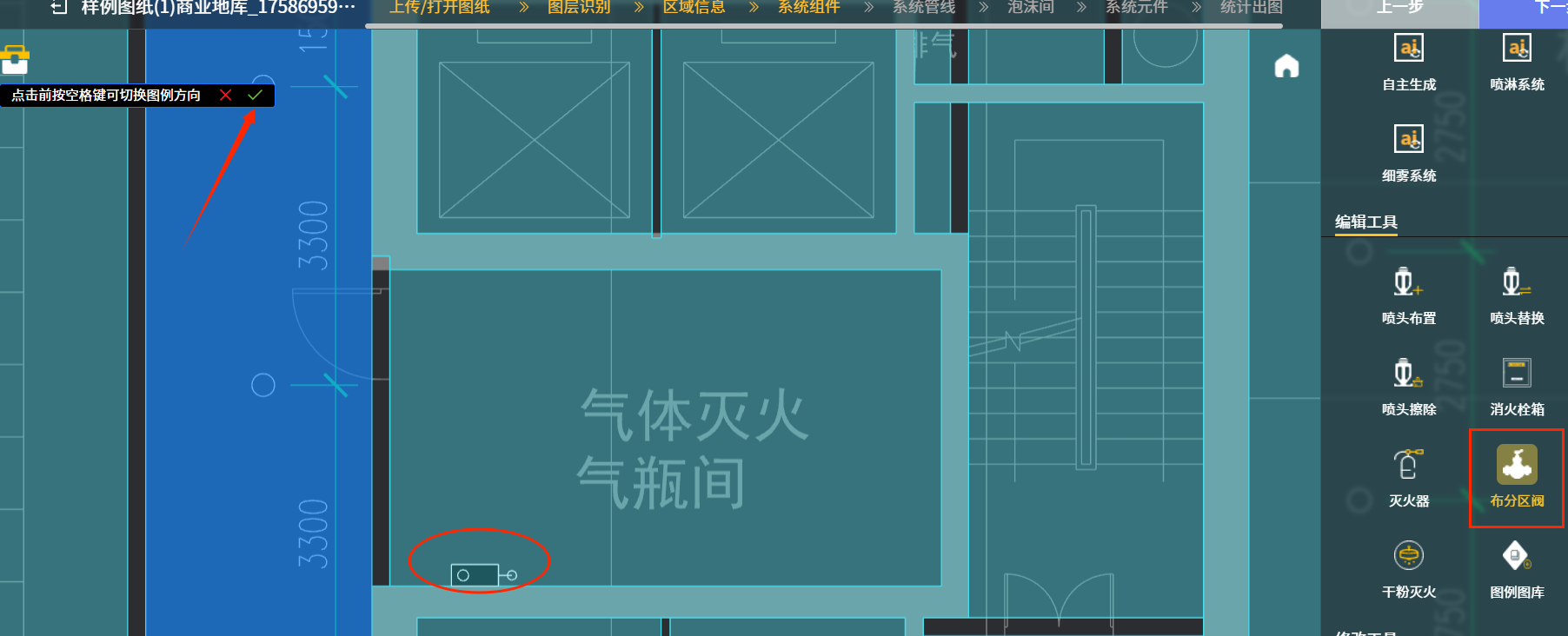

举例六：点“布分区阀”图标后，出现下图七对话框，确定分区阀设置位置后，点击箭头处“√”图标予以确认（分区阀是气体灭火系统重要组件；主要分隔不同防护区，避免灭火剂误喷或在非目标区域释放）。分区阀生成结果示例可见椭圆框内分区阀图例。

7. 干粉灭火

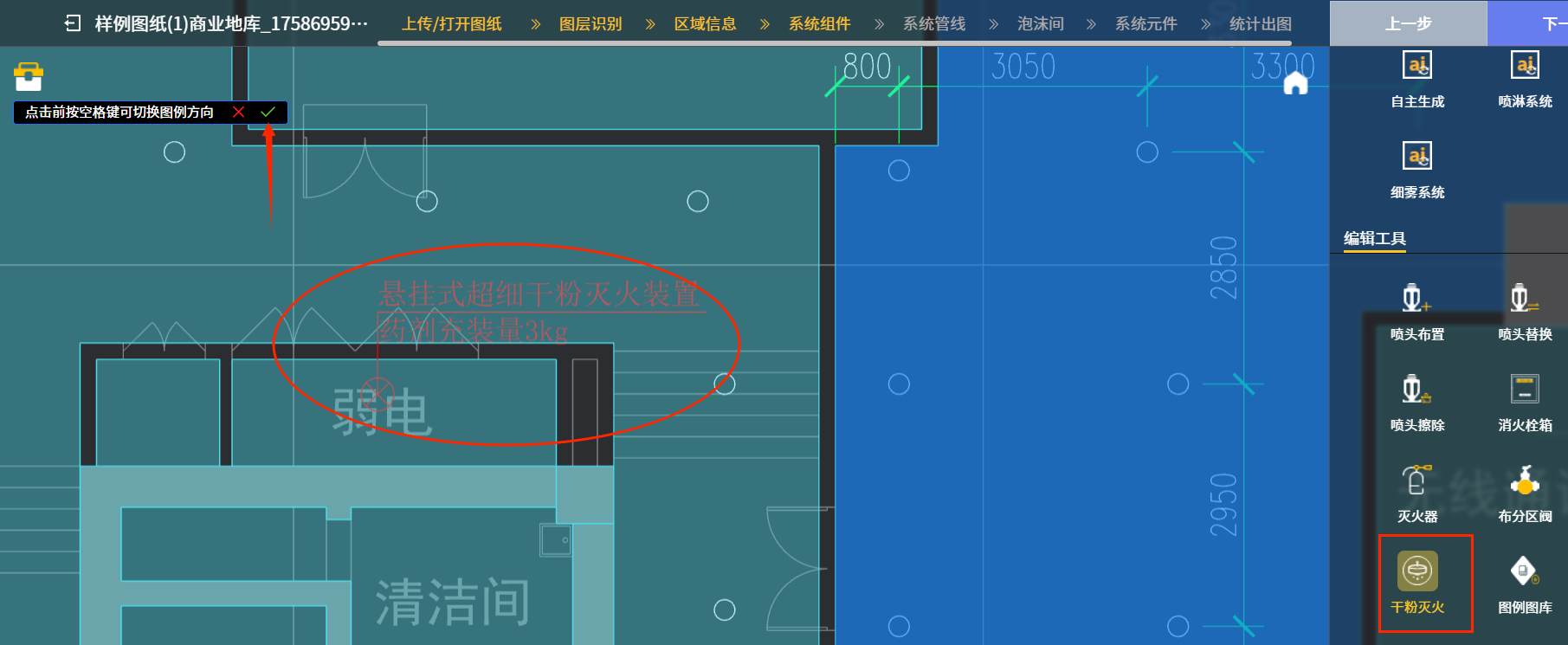

举例七：点“干粉灭火”图标后，出现下图八对话框，确定分区阀设置位置后，点击箭头处“√”图标予以确认（悬挂式超细干粉灭火装置主要在弱电机房或弱电管井内使用）。悬挂式超细干粉灭火装置生成结果示例可见椭圆框内该设施图例及规格。

8. 图例图库

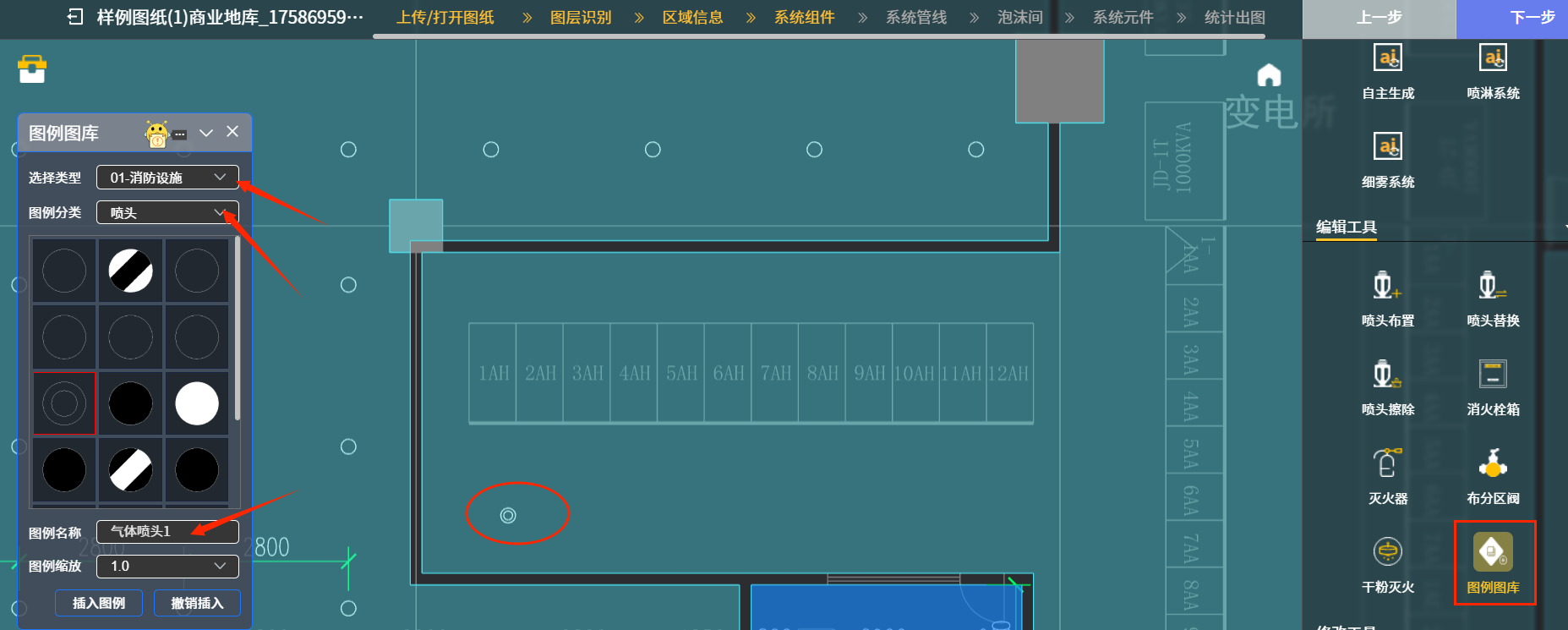

举例八：点“图例图库”图标后，出现下图九对话框。先在箭头处“选择类型”和“图例分类”选项内选好需要插入的图例类型和具体分类，再在对话框下部“图例名称”项选择具体的型号，然后点击“插入图例”图标就可以在图中相应区域插入所选图例，生成结果示例可见椭圆框内插入的气体喷头图例。这个图例图库内包含了9个大类的图例（分别是01-消防设施，02-平面洁具，03-阀门阀件，04-管道附件，05-仪表，06-系统附件，07-水处理设备，08-水处理构筑，09-系统设备），涵盖了给排水及水消防的主要设施的图例。
